در بسیاری از فرآیندهای صنعتی، اندازهگیری دقیق میزان جریان سیالات اهمیت بسیار زیادی دارد. سیالاتی مانند آب، بخار، گازها و مواد شیمیایی در خطوط لوله جریان دارند و کنترل مقدار عبور آنها نقش مهمی در عملکرد صحیح سیستمهای صنعتی دارد. برای اندازهگیری این پارامتر از تجهیزی به نام فلومتر (Flowmeter) استفاده میشود.
فلومتر یکی از مهمترین تجهیزات در سیستمهای ابزار دقیق محسوب میشود که وظیفه اندازهگیری نرخ جریان سیالات در خطوط لوله را بر عهده دارد. این تجهیز میتواند میزان عبور مایعات یا گازها از یک لوله را اندازهگیری کرده و اطلاعات مربوط به آن را به سیستمهای کنترل یا مانیتورینگ ارسال کند.
در بسیاری از صنایع مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، صنایع شیمیایی و سیستمهای تصفیه آب فلومترها نقش بسیار مهمی در کنترل فرآیندها دارند.
در این مقاله به طور کامل بررسی میکنیم که فلومتر چیست، چگونه کار میکند، چه انواعی دارد و در چه صنایعی استفاده میشود.

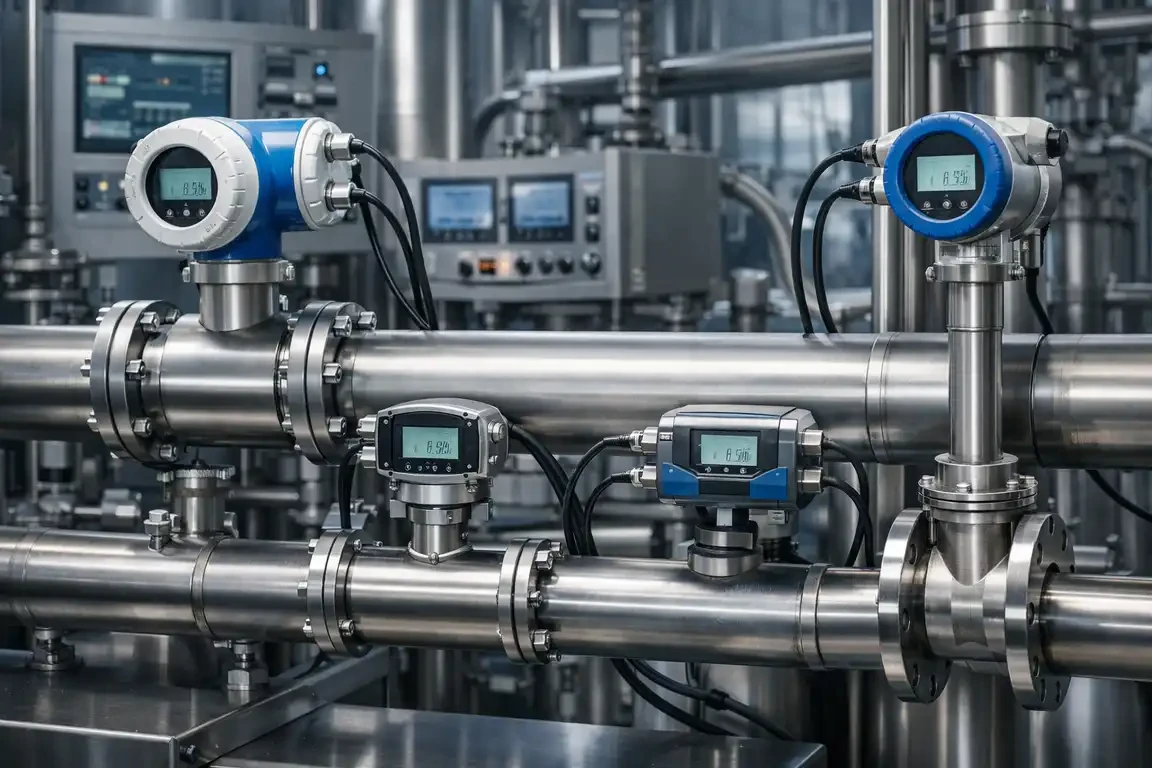

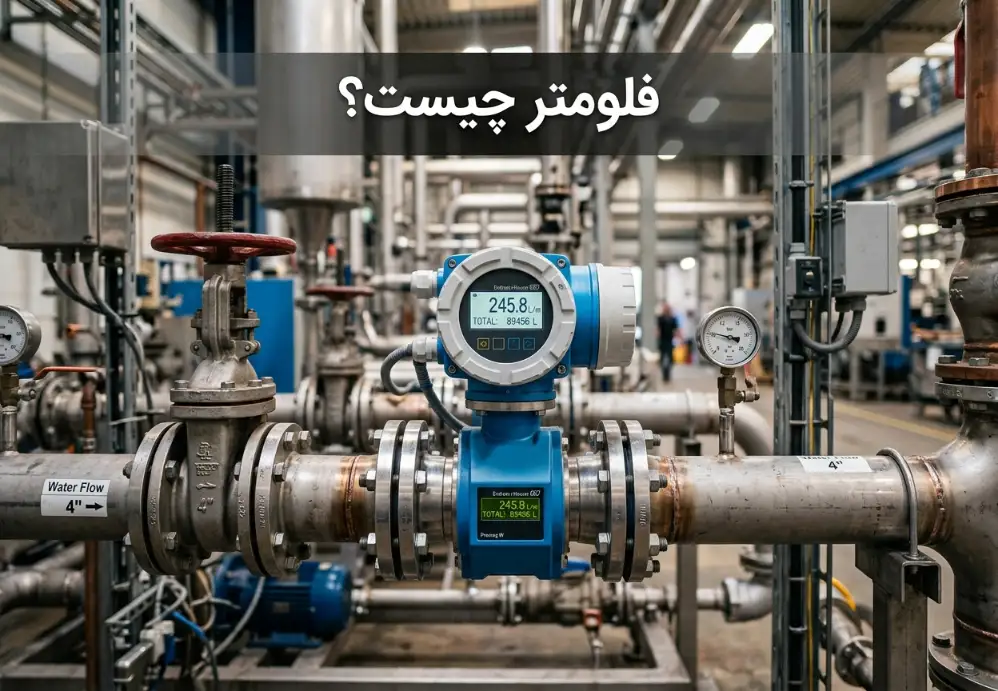

فلومتر چیست؟
فلومتر یا جریانسنج دستگاهی است که برای اندازهگیری مقدار جریان سیال در یک سیستم لولهکشی استفاده میشود. این دستگاه میتواند میزان عبور سیال از یک نقطه مشخص را در واحد زمان اندازهگیری کند.
سیالاتی که توسط فلومتر اندازهگیری میشوند میتوانند شامل موارد زیر باشند:
- مایعات مانند آب، نفت و مواد شیمیایی
- گازها مانند هوا، بخار و گاز طبیعی
- مخلوطهای سیال
در سیستمهای صنعتی، اطلاعات مربوط به جریان سیالات برای کنترل فرآیندها بسیار مهم است. برای مثال در یک پالایشگاه نفت لازم است مقدار جریان مواد در خطوط مختلف به دقت اندازهگیری شود تا فرآیند تولید به درستی انجام شود.
فلومترها این اطلاعات را در اختیار سیستمهای کنترلی قرار میدهند.
اهمیت اندازهگیری جریان در صنعت
اندازهگیری جریان یکی از مهمترین بخشهای کنترل فرآیند در صنایع مختلف است. بسیاری از فرآیندهای صنعتی بر اساس میزان عبور مواد از خطوط لوله انجام میشوند.
اگر میزان جریان سیال بیش از حد افزایش پیدا کند ممکن است باعث آسیب به تجهیزات شود. از طرف دیگر اگر جریان سیال کمتر از مقدار مورد نیاز باشد فرآیند تولید با مشکل مواجه میشود.
به همین دلیل اندازهگیری دقیق جریان سیالات برای:
- افزایش ایمنی سیستمها
- بهبود کیفیت تولید
- کاهش مصرف انرژی
- کنترل فرآیندهای صنعتی
بسیار ضروری است.
نحوه عملکرد فلومتر
فلومترها بر اساس روشهای مختلفی میتوانند جریان سیالات را اندازهگیری کنند. اصول عملکرد این تجهیزات معمولاً بر اساس قوانین فیزیکی مختلف مانند اختلاف فشار، میدان مغناطیسی یا امواج صوتی است.
به طور کلی عملکرد فلومتر شامل چند مرحله است:
ابتدا سیال از داخل فلومتر عبور میکند. در این مرحله فلومتر تغییرات ایجاد شده در جریان سیال را اندازهگیری میکند.
در مرحله بعد این تغییرات به یک سیگنال الکتریکی تبدیل میشوند.
در مرحله نهایی سیگنال تولید شده به سیستمهای کنترلی یا نمایشگرها ارسال میشود تا مقدار جریان مشخص شود.
انواع فلومتر در ابزار دقیق
فلومترها بر اساس روش اندازهگیری جریان به انواع مختلفی تقسیم میشوند. هر نوع فلومتر برای شرایط خاصی مناسب است.
فلومتر اختلاف فشار
فلومترهای اختلاف فشار یکی از قدیمیترین و رایجترین انواع فلومترها هستند. در این روش اندازهگیری جریان بر اساس اختلاف فشار ایجاد شده در مسیر سیال انجام میشود.
در این نوع فلومترها از تجهیزاتی مانند:
- اوریفیس پلیت
- ونتوری متر
- نازل جریان
استفاده میشود.
این تجهیزات باعث ایجاد افت فشار در مسیر سیال میشوند و با اندازهگیری این اختلاف فشار میتوان میزان جریان را محاسبه کرد.
فلومتر مغناطیسی
فلومتر مغناطیسی یکی از دقیقترین انواع فلومترها برای اندازهگیری جریان مایعات رسانا است. این فلومتر بر اساس قانون القای فارادی کار میکند.
در این روش زمانی که یک مایع رسانا از داخل میدان مغناطیسی عبور میکند، ولتاژی در آن ایجاد میشود که متناسب با سرعت جریان است.
فلومترهای مغناطیسی در صنایع مختلف مانند:
- صنایع آب و فاضلاب
- صنایع غذایی
- صنایع شیمیایی
استفاده میشوند.
فلومتر توربینی
فلومتر توربینی از یک توربین کوچک برای اندازهگیری جریان سیال استفاده میکند. زمانی که سیال از داخل فلومتر عبور میکند، پرههای توربین شروع به چرخش میکنند.
سرعت چرخش توربین متناسب با سرعت جریان سیال است و از این طریق میتوان میزان جریان را اندازهگیری کرد.
این نوع فلومتر بیشتر برای اندازهگیری جریان مایعات تمیز استفاده میشود.
فلومتر اولتراسونیک
فلومتر اولتراسونیک یکی از پیشرفتهترین انواع فلومترها است که برای اندازهگیری جریان سیالات استفاده میشود.
در این روش از امواج صوتی با فرکانس بالا برای اندازهگیری سرعت جریان استفاده میشود.
فلومترهای اولتراسونیک مزایای زیادی دارند زیرا:
- بدون تماس با سیال کار میکنند
- افت فشار ایجاد نمیکنند
- دقت بالایی دارند
فلومتر ورتکس
فلومتر ورتکس بر اساس ایجاد گردابه در مسیر جریان سیال کار میکند. زمانی که سیال از یک مانع عبور میکند گردابههایی در پشت آن ایجاد میشود.
فرکانس این گردابهها متناسب با سرعت جریان سیال است و با اندازهگیری آنها میتوان میزان جریان را محاسبه کرد.
فلومترهای ورتکس معمولاً برای اندازهگیری جریان بخار و گازها استفاده میشوند.
کاربرد فلومتر در صنایع مختلف
فلومترها در بسیاری از صنایع کاربرد دارند و یکی از تجهیزات اصلی ابزار دقیق محسوب میشوند.
صنعت نفت و گاز
در صنعت نفت و گاز فلومترها برای اندازهگیری جریان نفت، گاز و سایر سیالات در خطوط لوله استفاده میشوند.
نیروگاهها
در نیروگاهها فلومترها برای اندازهگیری جریان بخار و آب در سیستمهای تولید انرژی استفاده میشوند.
صنایع غذایی
در صنایع غذایی فلومترها برای کنترل میزان عبور مواد اولیه در خطوط تولید استفاده میشوند.
صنایع شیمیایی
در صنایع شیمیایی اندازهگیری دقیق جریان مواد اهمیت بسیار زیادی دارد.
مزایای استفاده از فلومتر
استفاده از فلومتر در سیستمهای صنعتی مزایای زیادی دارد.
یکی از مهمترین مزایا افزایش دقت کنترل فرآیندها است. با اندازهگیری دقیق جریان سیالات میتوان عملکرد سیستم را بهبود داد.
همچنین فلومترها به کاهش مصرف انرژی و بهینهسازی فرآیندها کمک میکنند.
از طرف دیگر استفاده از این تجهیزات باعث افزایش ایمنی سیستمهای صنعتی میشود.
عوامل مهم در انتخاب فلومتر مناسب
برای انتخاب فلومتر مناسب باید به چند عامل مهم توجه کرد.
نوع سیال
ویژگیهای سیال مانند چگالی، ویسکوزیته و رسانایی میتواند بر انتخاب فلومتر تأثیر بگذارد.
دما و فشار
شرایط عملیاتی سیستم نیز در انتخاب فلومتر بسیار مهم است.
دقت اندازهگیری
در برخی صنایع دقت اندازهگیری اهمیت بسیار زیادی دارد.
هزینه نصب و نگهداری
هزینه نصب و نگهداری فلومتر نیز باید در نظر گرفته شود.
آینده فلومترها در صنعت
با پیشرفت فناوری، فلومترها نیز در حال توسعه هستند. امروزه بسیاری از فلومترها دارای قابلیتهای دیجیتال و ارتباطی پیشرفته هستند.
استفاده از فناوریهایی مانند اینترنت اشیا صنعتی (IIoT) باعث شده فلومترها بتوانند اطلاعات بیشتری از فرآیندهای صنعتی جمعآوری کنند.
جمعبندی
فلومتر یکی از مهمترین تجهیزات در سیستمهای ابزار دقیق است که برای اندازهگیری جریان سیالات در خطوط لوله استفاده میشود. این تجهیزات نقش مهمی در کنترل فرآیندهای صنعتی دارند و در بسیاری از صنایع از جمله نفت و گاز، نیروگاهها، صنایع غذایی و صنایع شیمیایی استفاده میشوند.
استفاده از فلومتر باعث افزایش دقت اندازهگیری، بهبود کنترل فرآیندها و افزایش ایمنی سیستمهای صنعتی میشود.
