BMS یک سیستم کنترلی مبتنی بر شبکه است که تجهیزات مختلف ساختمان را به یک بستر ارتباطی مشترک متصل میکند. این سیستم از طریق سنسورها دادههای محیطی را دریافت میکند، آنها را در کنترلرها پردازش میکند و سپس از طریق عملگرها فرمانهای لازم را اجرا میکند.
به زبان ساده، BMS یک سیستم تصمیمگیر هوشمند است که به جای مدیریت دستی، کنترل خودکار و تحلیلی را جایگزین میکند.
در ساختمانهای بزرگ مانند برجهای اداری، بیمارستانها، مراکز خرید، هتلها و مجتمعهای مسکونی بزرگ، BMS یک الزام فنی محسوب میشود نه یک گزینه لوکس.
تاریخچه و تکامل سیستمهای مدیریت ساختمان
سیستمهای کنترلی ساختمان در دهه 1970 به صورت کنترلرهای ساده آنالوگ شروع شدند. در دهه 1990 با توسعه شبکههای دیجیتال و پروتکلهای صنعتی، سیستمهای DDC (Direct Digital Control) شکل گرفتند. امروزه BMS به سمت سیستمهای مبتنی بر IoT، کلود و هوش مصنوعی حرکت کرده است.
در پروژههای مدرن، BMS تنها یک سیستم کنترلی نیست؛ بلکه یک پلتفرم دادهمحور برای تحلیل عملکرد ساختمان است.

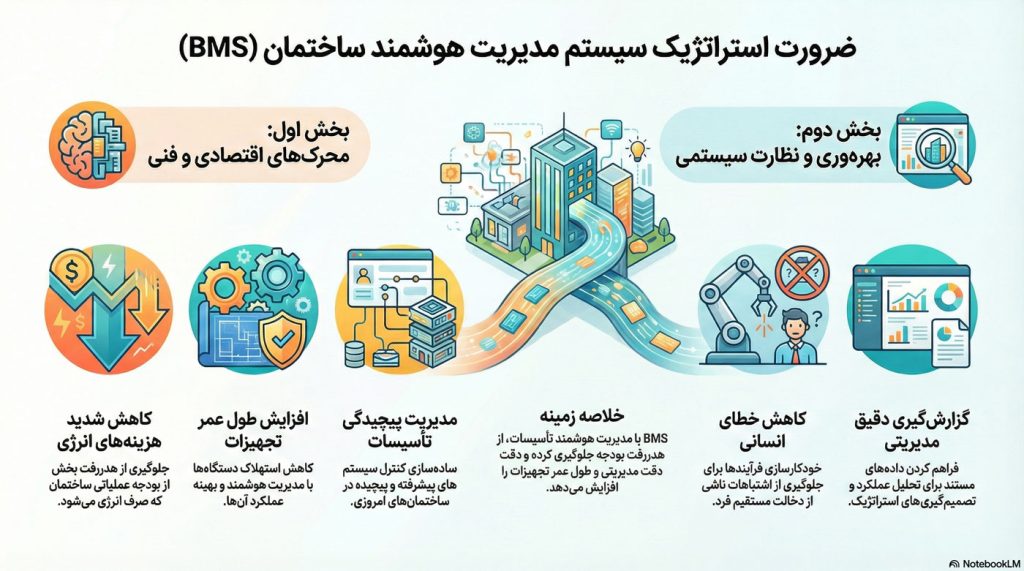

چرا اجرای BMS در ساختمانهای امروزی ضروری است؟
دلایل اصلی ضرورت اجرای سیستم مدیریت هوشمند ساختمان عبارتند از:
- افزایش شدید هزینه انرژی
- پیچیدگی سیستمهای تأسیساتی
- نیاز به گزارشگیری مدیریتی
- کاهش خطای انسانی
- افزایش طول عمر تجهیزات
در بسیاری از پروژهها، هزینه انرژی سالانه به اندازهای است که بدون مدیریت هوشمند، بخش بزرگی از بودجه عملیاتی ساختمان هدر میرود.
اجزای اصلی سیستم مدیریت هوشمند ساختمان
هر سیستم BMS از چهار لایه اصلی تشکیل میشود:
کنترلرها (Controllers)
کنترلرها واحدهای پردازش مرکزی هستند که دادههای ورودی را تحلیل میکنند و فرمان صادر میکنند. این کنترلرها ممکن است مرکزی یا توزیعشده باشند.
کنترلرها معمولاً قابلیت برنامهنویسی دارند و بر اساس سناریوهای تعریفشده عمل میکنند. در پروژههای حرفهای، از کنترلرهای ماژولار استفاده میشود تا در صورت توسعه ساختمان، امکان گسترش سیستم وجود داشته باشد.
ن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
سنسورها (Sensors)
سنسورها نقش حیاتی در عملکرد BMS دارند زیرا کیفیت داده ورودی مستقیماً بر کیفیت تصمیمگیری تأثیر میگذارد.
مهمترین سنسورها عبارتند از:
- سنسور دما
- سنسور رطوبت
- سنسور فشار
- سنسور کیفیت هوا (CO2)
- سنسور حضور افراد
- سنسور نور
انتخاب برند و دقت سنسورها تأثیر مستقیمی بر عملکرد سیستم دارد.
عملگرها (Actuators)
عملگرها فرمانهای صادرشده از کنترلر را اجرا میکنند. این تجهیزات میتوانند شامل شیرهای موتوری، دمپرها، رلهها و درایوهای کنترل سرعت باشند.
اگر سنسورها چشمهای سیستم باشند، عملگرها دستهای آن هستند.
نرمافزار مانیتورینگ و HMI
این بخش رابط کاربری سیستم است. مدیر ساختمان میتواند از طریق نرمافزار مانیتورینگ:
- وضعیت تجهیزات را مشاهده کند
- هشدارها را دریافت کند
- گزارشهای انرژی استخراج کند
- سناریوهای کنترلی تعریف کند
سیستمهای مدرن امکان دسترسی از راه دور از طریق وب یا موبایل را نیز فراهم میکنند.
کاربردهای سیستم مدیریت هوشمند ساختمان
کاربردهای سیستم مدیریت هوشمند ساختمان (BMS) بسته به نوع کاربری پروژه متفاوت است، اما هدف مشترک همه آنها افزایش بهرهوری، کاهش هزینههای عملیاتی و ارتقای ایمنی است. BMS با یکپارچهسازی سیستمهای مکانیکی و الکتریکی، امکان کنترل متمرکز، مانیتورینگ لحظهای و تحلیل دادههای عملکردی را فراهم میکند. در ساختمانهای مختلف—از مجتمعهای مسکونی گرفته تا برجهای اداری، بیمارستانها و مراکز صنعتی—این سیستم نقش کلیدی در بهینهسازی مصرف انرژی، حفظ شرایط محیطی استاندارد و جلوگیری از خرابیهای پرهزینه ایفا میکند. در ادامه، کاربرد BMS را بر اساس نوع ساختمان بررسی میکنیم.
در ساختمانهای مسکونی
در مجتمعهای مسکونی بزرگ، BMS برای کنترل موتورخانه، مدیریت روشنایی مشاعات، تهویه پارکینگ و سیستمهای ایمنی استفاده میشود.
در ساختمانهای اداری و تجاری
در این ساختمانها تمرکز اصلی بر کاهش هزینه انرژی و افزایش بهرهوری است. مدیریت هوشمند سیستم HVAC میتواند تا 30 درصد مصرف انرژی را کاهش دهد.
در بیمارستانها و مراکز صنعتی
در این پروژهها پایداری سیستم حیاتی است. BMS شرایط محیطی دقیق را حفظ میکند و هشدارهای فوری صادر میکند.
نقش BMS در کاهش مصرف انرژی
سیستم مدیریت هوشمند ساختمان از طریق سه مکانیزم اصلی مصرف انرژی را کاهش میدهد:
- بهینهسازی زمانبندی تجهیزات
- کنترل هوشمند بر اساس حضور افراد
- تحلیل دادههای مصرف و اصلاح الگوها
در پروژههای واقعی، کاهش 15 تا 35 درصدی مصرف انرژی گزارش شده است.
تفاوت BMS و خانه هوشمند
خانه هوشمند بیشتر بر راحتی کاربر تمرکز دارد، مانند کنترل پرده، سیستم صوتی و روشنایی داخلی.
اما BMS بر مدیریت تأسیسات سنگین، انرژی و تجهیزات صنعتی تمرکز دارد. این دو سیستم میتوانند مکمل یکدیگر باشند اما اهداف متفاوتی دارند.
پروتکلهای ارتباطی در سیستم مدیریت ساختمان
در سیستم مدیریت هوشمند ساختمان، نحوه ارتباط تجهیزات با یکدیگر نقش حیاتی در پایداری، مقیاسپذیری و آیندهپذیری پروژه دارد. پروتکلهای ارتباطی مانند BACnet، Modbus و KNX بستر انتقال داده بین کنترلرها، سنسورها و نرمافزار مانیتورینگ را فراهم میکنند. انتخاب پروتکل مناسب باید بر اساس مقیاس پروژه، نوع تجهیزات موجود، میزان توسعهپذیری مورد نیاز و بودجه انجام شود؛ زیرا تصمیم اشتباه در این مرحله میتواند باعث محدودیت در توسعه آینده یا افزایش هزینههای یکپارچهسازی شود.
BACnet
استاندارد باز بینالمللی مخصوص صنعت ساختمان است و برای پروژههای بزرگ توصیه میشود.
Modbus
پروتکل صنعتی ساده و رایج که در بسیاری از تجهیزات استفاده میشود.
KNX
بیشتر در پروژههای هوشمندسازی و ساختمانهای مدرن کاربرد دارد.
انتخاب پروتکل صحیح به مقیاس پروژه و تجهیزات موجود بستگی دارد.
معماری سیستم: متمرکز یا توزیعشده؟
سیستم متمرکز
مدیریت از یک نقطه انجام میشود. طراحی سادهتر است اما وابستگی به یک هسته مرکزی دارد.
سیستم توزیعشده
کنترلرها در نقاط مختلف نصب میشوند. پایداری و انعطافپذیری بالاتری دارد اما طراحی پیچیدهتر است.
BMS سیمی یا بیسیم؟
در پروژههای جدید معمولاً از سیستم سیمی استفاده میشود زیرا پایداری بیشتری دارد.
در پروژههای بازسازی، سیستم بیسیم به دلیل کاهش هزینه کابلکشی گزینه مناسبی است.
هزینه اجرای سیستم مدیریت هوشمند ساختمان
هزینه اجرای سیستم مدیریت هوشمند ساختمان (BMS) به صورت مستقیم به مقیاس پروژه، سطح اتوماسیون مورد نظر و نوع تجهیزات انتخابی وابسته است. عواملی مانند متراژ بنا، نوع کاربری (مسکونی، اداری، صنعتی یا بیمارستانی)، تعداد نقاط کنترلی، برند و کیفیت تجهیزات، معماری سیستم (متمرکز یا توزیعشده) و میزان یکپارچهسازی با سیستمهای موجود، همگی در برآورد نهایی تأثیرگذار هستند. به طور معمول، سرمایهگذاری در BMS درصدی از هزینه کل تأسیسات ساختمان را شامل میشود، اما در مقابل، با کاهش مصرف انرژی، کاهش خرابی تجهیزات و بهینهسازی بهرهبرداری، میتواند در میانمدت هزینههای عملیاتی را به شکل قابل توجهی جبران کند.
هزینه اجرای BMS به عوامل زیر بستگی دارد:
- متراژ ساختمان
- نوع کاربری
- تعداد نقاط کنترلی
- برند تجهیزات
- پیچیدگی طراحی
به طور میانگین، هزینه BMS بین 3 تا 10 درصد هزینه کل تأسیسات ساختمان است.
هزینه نگهداری و پشتیبانی
هزینه نگهداری شامل موارد زیر است:
- بروزرسانی نرمافزار
- کالیبراسیون سنسورها
- سرویس کنترلرها
- پشتیبانی فنی
نگهداری صحیح باعث افزایش طول عمر تجهیزات و جلوگیری از خرابیهای پرهزینه میشود.
بازگشت سرمایه (ROI) اجرای BMS
یکی از مهمترین سوالات کارفرمایان درباره توجیه اقتصادی پروژه است.
در بسیاری از پروژهها، کاهش هزینه انرژی باعث میشود سرمایهگذاری انجامشده طی 2 تا 5 سال بازگردد.
عوامل مؤثر بر ROI:
- تعرفه انرژی
- میزان مصرف فعلی
- کیفیت طراحی سیستم
- سطح اتوماسیون
مراحل اجرای پروژه BMS
اجرای پروژه سیستم مدیریت هوشمند ساختمان (BMS) یک فرآیند مهندسی مرحلهبهمرحله است که از تحلیل نیازهای ساختمان آغاز شده و تا راهاندازی، تست نهایی و آموزش بهرهبردار ادامه پیدا میکند. این مراحل معمولاً شامل نیازسنجی و بررسی تأسیسات موجود، طراحی معماری سیستم و انتخاب پروتکل ارتباطی، تهیه و تأمین تجهیزات، نصب و کابلکشی، برنامهنویسی و تنظیم سناریوهای کنترلی، انجام تستهای عملکردی (Commissioning) و در نهایت تحویل رسمی پروژه است. اجرای دقیق هر مرحله تأثیر مستقیمی بر پایداری، کارایی و بازگشت سرمایه سیستم دارد؛ به همین دلیل استفاده از تیم تخصصی و رعایت استانداردهای فنی در تمامی مراحل ضروری است.
- نیازسنجی و تحلیل ساختمان
- طراحی مفهومی و انتخاب معماری
- انتخاب تجهیزات و برند
- نصب و کابلکشی
- برنامهنویسی و راهاندازی
- تست و تحویل
- آموزش بهرهبردار
اجرای صحیح هر مرحله تأثیر مستقیم بر عملکرد نهایی سیستم دارد.
اشتباهات رایج در اجرای سیستم مدیریت هوشمند ساختمان
اجرای سیستم مدیریت هوشمند ساختمان (BMS) اگر بدون برنامهریزی مهندسی و نگاه بلندمدت انجام شود، میتواند به جای ایجاد ارزش، به یک هزینه اضافی تبدیل شود. اشتباهاتی مانند طراحی بدون نیازسنجی دقیق، انتخاب تجهیزات ناسازگار با یکدیگر، عدم پیشبینی امکان توسعه در آینده، حذف یا سادهسازی بیش از حد بخش مانیتورینگ حرفهای و همچنین آموزش ندادن صحیح بهرهبردار، از رایجترین خطاهای پروژههای BMS هستند. این موارد نهتنها عملکرد سیستم را تضعیف میکنند، بلکه میتوانند باعث نارضایتی کارفرما و از بین رفتن بازگشت سرمایه شوند؛ بنابراین اجرای اصولی و تخصصی پروژه اهمیت حیاتی دارد.
- طراحی بدون نیازسنجی دقیق
- انتخاب تجهیزات ناسازگار
- عدم پیشبینی توسعه آینده
- حذف بخش مانیتورینگ حرفهای
- عدم آموزش بهرهبردار
این اشتباهات میتواند کل سرمایهگذاری را بیاثر کند.
آینده سیستمهای مدیریت هوشمند ساختمان
آینده BMS به سمت:
- یکپارچهسازی با اینترنت اشیاء (IoT)
- تحلیل داده مبتنی بر هوش مصنوعی
- مدیریت انرژی هوشمند شهری
- اتصال به سیستمهای انرژی تجدیدپذیر
در حال حرکت است.
ساختمانهای آینده، دادهمحور و خودتنظیم خواهند بود.
جمعبندی نهایی
سیستم مدیریت هوشمند ساختمان (BMS) یک ابزار لوکس نیست، بلکه یک زیرساخت مدیریتی ضروری برای ساختمانهای مدرن است. این سیستم با کاهش مصرف انرژی، افزایش طول عمر تجهیزات، کاهش خطای انسانی و ارائه دادههای تحلیلی، ارزش اقتصادی و عملیاتی ساختمان را به شکل قابل توجهی افزایش میدهد.
اگر اجرای BMS بهدرستی طراحی و پیادهسازی شود، علاوه بر بهبود عملکرد، سرمایهگذاری انجامشده در مدت کوتاهی بازمیگردد.
