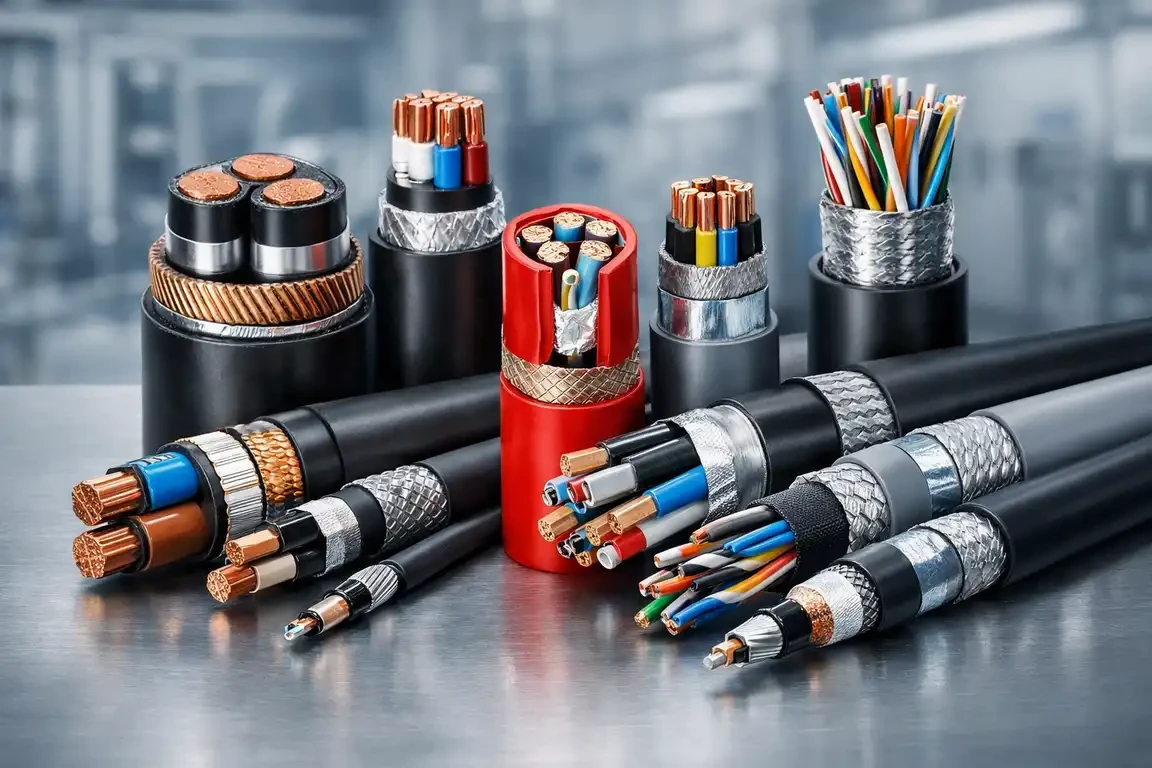

انواع کابل برق صنعتی و کاربرد هرکدام

کابل‌های کنترل (Control Cables)

کابل‌های کنترل برای انتقال سیگنال‌های کنترلی و فرمان بین تجهیزات استفاده می‌شوند. این کابل‌ها جریان کمی دارند اما نقش حیاتی در عملکرد صحیح سیستم ایفا می‌کنند.

در تابلوهای برق صنعتی، ارتباط بین کنتاکتورها، رله‌ها و PLC از طریق کابل‌های کنترل انجام می‌شود. این کابل‌ها معمولاً دارای تعداد رشته‌های بیشتر با سطح مقطع کمتر هستند.

در سیستم‌های اتوماسیون کارخانه، کابل کنترل تضمین می‌کند که فرمان‌های صادرشده به‌درستی به تجهیزات برسند.

کابل‌های ابزار دقیق (Instrumentation Cables)

در کارخانه‌های فرآیندی مانند صنایع نفت، گاز و پتروشیمی، دقت انتقال داده اهمیت بالایی دارد. کابل‌های ابزار دقیق برای انتقال سیگنال‌های حساس از سنسورها به سیستم کنترل استفاده می‌شوند.

این کابل‌ها معمولاً دارای شیلد (Shield) هستند تا از تداخل الکترومغناطیسی جلوگیری شود. در محیط‌های صنعتی که تجهیزات قدرت در نزدیکی کابل‌های سیگنال قرار دارند، استفاده از کابل شیلددار ضروری است.

کاربرد اصلی این کابل‌ها در اتصال سنسورهای دما، فشار، فلو و سطح به سیستم‌های PLC یا DCS است.

کابل‌های مقاوم در برابر حرارت

در محیط‌هایی با دمای بالا مانند کوره‌ها یا خطوط تولید خاص، کابل‌های معمولی ممکن است آسیب ببینند. کابل‌های مقاوم در برابر حرارت با عایق سیلیکونی یا مواد ویژه طراحی می‌شوند تا در دماهای بالا عملکرد خود را حفظ کنند.

این کابل‌ها در صنایع فولاد، سیمان و نیروگاه‌ها کاربرد گسترده‌ای دارند.

کابل‌های فشار متوسط و فشار قوی

در کارخانه‌های بزرگ که برق از پست اختصاصی دریافت می‌شود، انتقال انرژی اولیه از طریق کابل‌های فشار متوسط انجام می‌شود. این کابل‌ها برای ولتاژهای چند کیلوولت طراحی شده‌اند و دارای عایق‌های پیشرفته و لایه‌های محافظتی چندگانه هستند.

انتخاب این کابل‌ها نیازمند محاسبات دقیق مهندسی است، زیرا کوچک‌ترین خطا می‌تواند باعث آسیب جدی به شبکه شود.

کابل‌های انعطاف‌پذیر (Flexible Cables)

در تجهیزاتی که حرکت دارند یا در ماشین‌آلات متحرک استفاده می‌شوند، کابل‌های انعطاف‌پذیر به کار می‌روند. این کابل‌ها دارای رشته‌های نازک‌تر و انعطاف بیشتر هستند تا در برابر خم‌شدن مداوم آسیب نبینند.

در جرثقیل‌های سقفی، دستگاه‌های CNC و تجهیزات متحرک صنعتی استفاده از کابل انعطاف‌پذیر ضروری است.

تفاوت کابل مسی و آلومینیومی در صنعت

در برق صنعتی از هر دو نوع هادی مسی و آلومینیومی استفاده می‌شود. کابل مسی رسانایی بالاتر و انعطاف بیشتری دارد، اما قیمت آن بیشتر است. کابل آلومینیومی سبک‌تر و ارزان‌تر است، اما برای انتقال همان مقدار جریان نیاز به سطح مقطع بزرگ‌تری دارد.

انتخاب بین این دو نوع به بودجه پروژه، فاصله انتقال و شرایط نصب بستگی دارد.

چگونه کابل مناسب انتخاب کنیم؟

انتخاب کابل مناسب به چند عامل اصلی وابسته است: میزان جریان عبوری، طول مسیر، افت ولتاژ مجاز، شرایط محیطی، نحوه نصب و سطح ایمنی مورد نیاز.

محاسبه صحیح سطح مقطع کابل برای جلوگیری از داغ شدن و افت ولتاژ اهمیت زیادی دارد. همچنین باید شرایط محیطی مانند رطوبت، حرارت و احتمال ضربه مکانیکی در نظر گرفته شود.

جمع‌بندی

انواع کابل برق صنعتی شامل کابل‌های قدرت، زره‌دار، کنترل، ابزار دقیق، فشار متوسط و انعطاف‌پذیر هستند که هرکدام کاربرد خاص خود را در کارخانه‌ها دارند. انتخاب صحیح کابل نه‌تنها ایمنی سیستم را تضمین می‌کند، بلکه از تلفات انرژی و هزینه‌های تعمیرات جلوگیری می‌نماید.

در پروژه‌های صنعتی، کابل تنها یک سیم انتقال جریان نیست، بلکه بخشی از زیرساخت حیاتی تولید محسوب می‌شود و انتخاب آن باید بر اساس محاسبات دقیق مهندسی انجام شود.
