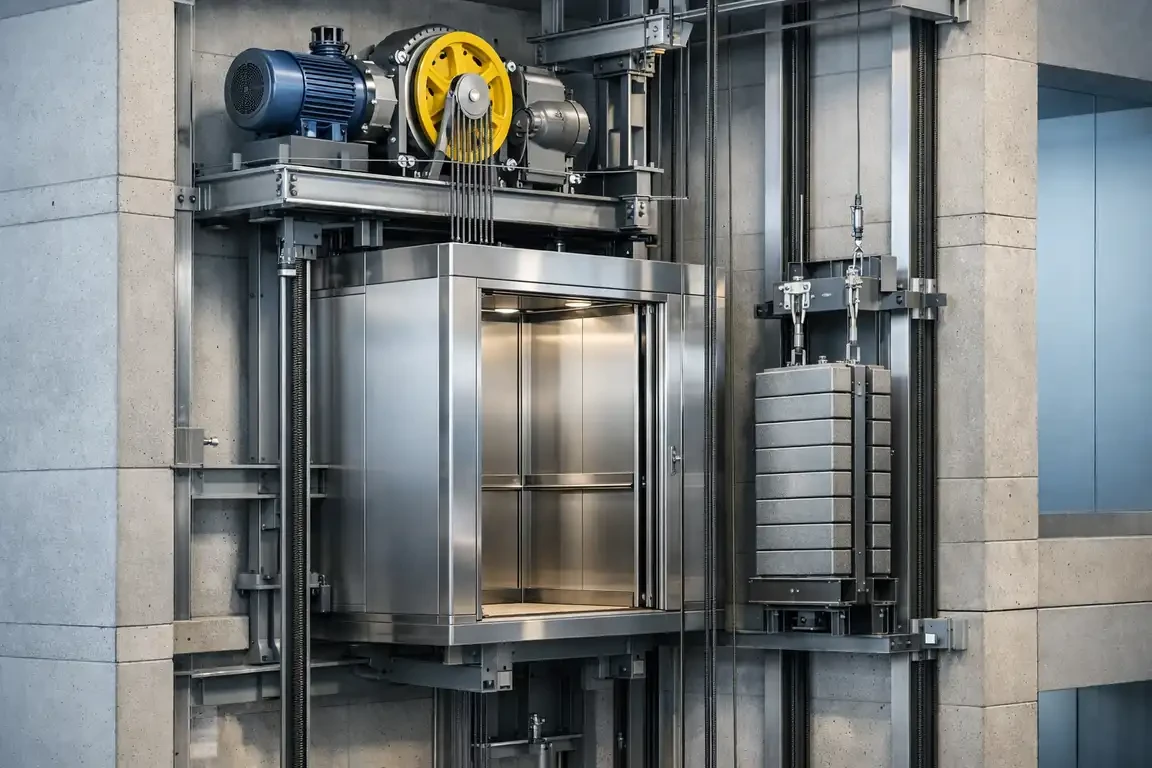

آسانسور کششی یکی از رایجترین و پرکاربردترین انواع آسانسور در ساختمانهای مسکونی، اداری و تجاری است. این نوع آسانسور بر اساس یک سیستم مکانیکی طراحی شده است که در آن حرکت کابین به کمک کابلهای فولادی و یک موتور الکتریکی انجام میشود. کابلها روی یک قرقره بزرگ قرار دارند و با چرخش موتور، کابین آسانسور در داخل چاه به سمت بالا یا پایین حرکت میکند.
در این سیستم، علاوه بر کابین، یک وزنه تعادل نیز وجود دارد که در سمت مقابل کابین قرار میگیرد. این وزنه باعث میشود وزن کابین تا حد زیادی متعادل شود و موتور برای حرکت آسانسور نیروی کمتری مصرف کند. همین ویژگی باعث شده آسانسورهای کششی یکی از کارآمدترین سیستمهای حملونقل عمودی در ساختمانها باشند.
به دلیل سرعت مناسب، قابلیت استفاده در ساختمانهای بلند و عملکرد قابل اعتماد، آسانسورهای کششی در بسیاری از پروژههای ساختمانی مورد استفاده قرار میگیرند و بخش مهمی از زیرساخت حملونقل در ساختمانهای مدرن را تشکیل میدهند.

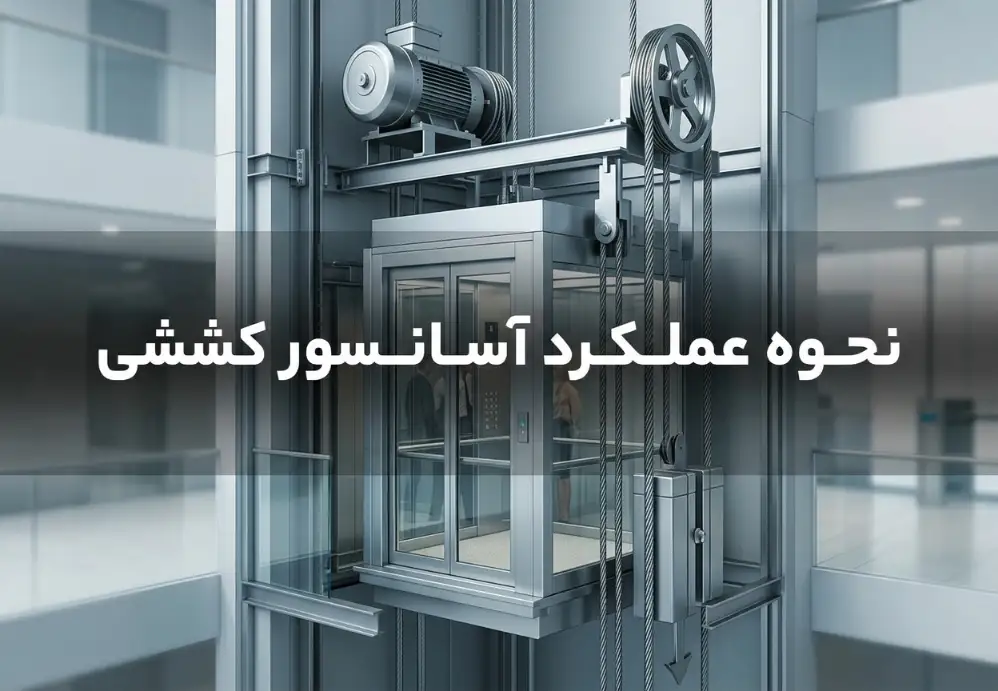

نحوه عملکرد آسانسور کششی
عملکرد آسانسور کششی بر اساس انتقال نیروی موتور به کابین از طریق کابلهای فولادی انجام میشود. زمانی که فردی دکمه فراخوان آسانسور را فشار میدهد، سیستم کنترل آسانسور فرمان حرکت را به موتور ارسال میکند.
موتور آسانسور باعث چرخش قرقرهای میشود که کابلها روی آن قرار دارند. این کابلها به کابین و وزنه تعادل متصل هستند. با چرخش قرقره، یکی از این دو بخش به سمت بالا حرکت میکند و بخش دیگر به سمت پایین جابهجا میشود.
وجود وزنه تعادل باعث میشود فشار وارد شده به موتور کاهش پیدا کند. در واقع موتور تنها اختلاف وزن بین کابین و وزنه تعادل را جابهجا میکند و همین موضوع باعث افزایش راندمان سیستم میشود.
در طول حرکت کابین، ریلهای راهنما مسیر حرکت آن را کنترل میکنند و سیستمهای ایمنی نیز به طور مداوم عملکرد آسانسور را بررسی میکنند تا حرکت آن در شرایط ایمن انجام شود.
اجزای اصلی آسانسور کششی
سیستم آسانسور کششی از مجموعهای از اجزای مکانیکی و الکتریکی تشکیل شده است که هرکدام نقش مهمی در عملکرد این سیستم دارند.
موتور آسانسور
موتور یکی از مهمترین اجزای آسانسور کششی است زیرا نیروی لازم برای حرکت کابین را تأمین میکند. این موتور معمولاً در موتورخانه یا در بالای چاه آسانسور نصب میشود و با چرخاندن قرقره باعث حرکت کابلها میشود.
نوع موتور مورد استفاده در آسانسور کششی میتواند متفاوت باشد و انتخاب آن به عواملی مانند ارتفاع ساختمان و ظرفیت آسانسور بستگی دارد.
سیم بکسل آسانسور
سیم بکسلها کابلهای فولادی بسیار مقاومی هستند که کابین و وزنه تعادل را به سیستم حرکتی متصل میکنند. این کابلها باید توانایی تحمل وزن کابین و مسافران را داشته باشند و در برابر سایش و فشار مقاوم باشند.
طراحی چندلایه سیم بکسل باعث میشود این کابلها علاوه بر استحکام بالا، انعطافپذیری مناسبی نیز داشته باشند.
وزنه تعادل
وزنه تعادل یکی از اجزای مهم در آسانسورهای کششی است که باعث کاهش فشار وارد شده به موتور میشود. این وزنه معمولاً وزنی نزدیک به وزن کابین به همراه نیمی از ظرفیت آن دارد.
وجود وزنه تعادل باعث میشود حرکت آسانسور روانتر انجام شود و مصرف انرژی سیستم کاهش پیدا کند.
ریلهای راهنما
ریلهای راهنما مسیر حرکت کابین و وزنه تعادل را در داخل چاه آسانسور مشخص میکنند. این ریلها باعث میشوند حرکت آسانسور دقیق و بدون انحراف انجام شود.
وجود ریلهای مقاوم و نصب دقیق آنها نقش مهمی در عملکرد نرم و ایمن آسانسور دارد.
انواع آسانسور کششی
آسانسورهای کششی بر اساس نوع موتور و سیستم انتقال نیرو به دو دسته اصلی تقسیم میشوند. این دستهبندی به نوع طراحی موتور و نحوه انتقال نیروی حرکتی مربوط میشود.
آسانسور کششی گیربکسدار
در این نوع آسانسور، موتور به یک گیربکس متصل است که سرعت موتور را کاهش میدهد و گشتاور آن را افزایش میدهد. این سیستم باعث میشود موتور بتواند کابینهای سنگین را به راحتی جابهجا کند.
آسانسورهای گیربکسدار معمولاً در ساختمانهایی با ارتفاع متوسط مورد استفاده قرار میگیرند و به دلیل ساختار سادهتر، هزینه نصب آنها کمتر است.
آسانسور کششی بدون گیربکس
در این نوع سیستم از موتورهای پیشرفته بدون گیربکس استفاده میشود که راندمان بالاتری دارند. این موتورها معمولاً کوچکتر و کممصرفتر هستند و حرکت آسانسور را با دقت بیشتری کنترل میکنند.
آسانسورهای بدون گیربکس بیشتر در ساختمانهای بلند و برجها مورد استفاده قرار میگیرند زیرا سرعت و کارایی بالاتری دارند.
مزایای آسانسور کششی
آسانسور کششی به دلیل طراحی کارآمد و فناوری پیشرفته، یکی از بهترین گزینهها برای ساختمانهای چند طبقه محسوب میشود. این نوع آسانسور سرعت حرکت بالایی دارد و میتواند کاربران را در مدت زمان کوتاهی بین طبقات جابهجا کند.
وجود وزنه تعادل باعث کاهش مصرف انرژی سیستم میشود و در نتیجه هزینههای بهرهبرداری کاهش پیدا میکند. همچنین سیستم کنترل پیشرفته در آسانسورهای کششی باعث میشود حرکت کابین به صورت نرم و بدون شوک انجام شود.
این ویژگیها باعث شده آسانسور کششی یکی از پرکاربردترین سیستمهای آسانسور در جهان باشد.
کاربرد آسانسور کششی در ساختمانها
آسانسورهای کششی به دلیل سرعت بالا و کارایی مناسب در ساختمانهای مختلفی مورد استفاده قرار میگیرند. بسیاری از ساختمانهای مسکونی چندطبقه از این نوع آسانسور استفاده میکنند زیرا عملکرد آن قابل اعتماد و اقتصادی است.
در ساختمانهای اداری، مراکز تجاری و برجهای بلند نیز آسانسورهای کششی به عنوان اصلیترین سیستم حملونقل عمودی مورد استفاده قرار میگیرند. در این ساختمانها معمولاً از مدلهای پیشرفتهتر این آسانسورها استفاده میشود که قادر هستند تعداد زیادی از کاربران را در زمان کوتاه جابهجا کنند.
جمعبندی
آسانسور کششی یکی از رایجترین و کارآمدترین انواع آسانسور در ساختمانهای مدرن است که حرکت کابین در آن به کمک کابلهای فولادی و موتور الکتریکی انجام میشود. وجود وزنه تعادل در این سیستم باعث افزایش راندمان و کاهش مصرف انرژی میشود.
این نوع آسانسور به دلیل سرعت بالا، عملکرد قابل اعتماد و قابلیت استفاده در ساختمانهای بلند، در بسیاری از پروژههای ساختمانی مورد استفاده قرار میگیرد و بخش مهمی از زیرساخت حملونقل در ساختمانهای امروزی را تشکیل میدهد.
