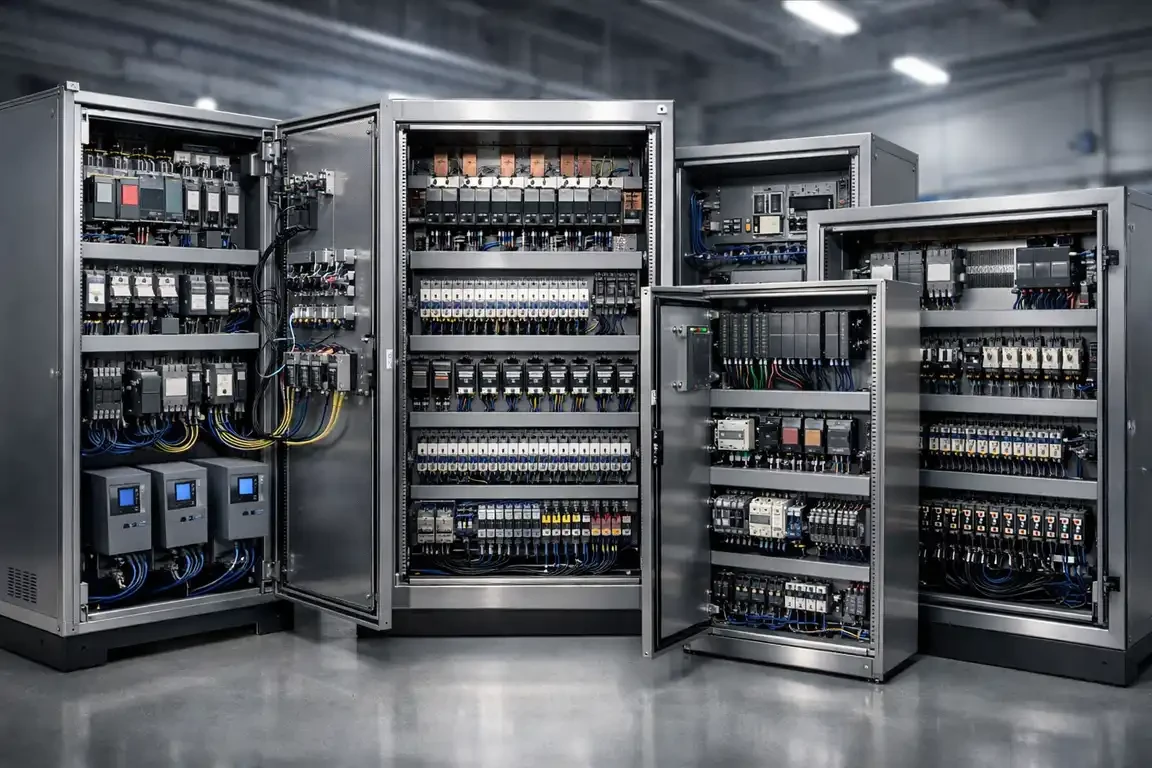

تابلو برق صنعتی مرکز توزیع، کنترل و حفاظت انرژی در کارخانهها و مجموعههای صنعتی است. اما همه تابلوهای برق یکسان نیستند. بسته به ظرفیت جریان، نوع کاربرد، محل نصب و ساختار شبکه، تابلوها به انواع مختلفی تقسیم میشوند.
شناخت صحیح انواع تابلو برق صنعتی کمک میکند تا در پروژههای صنعتی، انتخاب مناسبتری انجام شود و از بروز مشکلات فنی، افزایش هزینه یا محدودیت توسعه در آینده جلوگیری گردد.
تابلو برق ایستاده (Free Standing Panel)
تابلو برق ایستاده یکی از رایجترین انواع تابلو در کارخانهها و پروژههای بزرگ صنعتی است. این تابلوها بهصورت عمودی روی زمین نصب میشوند و معمولاً ابعاد بزرگتری نسبت به مدلهای دیگر دارند.
تابلوهای ایستاده برای جریانهای بالا و تجهیزات متعدد طراحی میشوند و در پستهای برق داخلی کارخانه یا سالنهای تولید استفاده میشوند. به دلیل فضای داخلی بیشتر، امکان نصب کلیدهای قدرت بزرگ، شینههای ضخیم و تجهیزات کنترلی پیشرفته در این نوع تابلو وجود دارد.
در پروژههایی که ظرفیت توسعه در آینده پیشبینی شده است، تابلو ایستاده گزینهای مناسب محسوب میشود.
تابلو برق دیواری (Wall Mounted Panel)
تابلو برق دیواری ابعاد کوچکتر دارد و روی دیوار نصب میشود. این نوع تابلو معمولاً برای توزیع برق در بخشهای محدود یا برای کاربردهای کنترلی سبک استفاده میشود.
در کارگاههای کوچک، ساختمانهای اداری صنعتی یا بخشهای فرعی کارخانه، تابلو دیواری گزینهای مقرونبهصرفه و کاربردی است. این تابلوها معمولاً برای جریانهای متوسط یا پایین طراحی میشوند.
مزیت اصلی تابلو دیواری، اشغال فضای کمتر و نصب آسانتر است.
تابلو برق MCC (Motor Control Center)
تابلو MCC یکی از مهمترین انواع تابلو در صنایع تولیدی است. این تابلو بهطور تخصصی برای کنترل موتورهای صنعتی طراحی شده است.
در یک کارخانه، بخش زیادی از مصرف برق مربوط به موتورهای سهفاز است. تابلو MCC شامل کنتاکتورها، رلههای حرارتی، کلیدهای حفاظتی و در بسیاری از موارد درایوهای کنترل دور موتور (VFD) است.
این تابلوها امکان کنترل متمرکز چندین موتور را فراهم میکنند و معمولاً بهصورت ماژولار طراحی میشوند تا در صورت نیاز بتوان واحدهای جدید به آن اضافه کرد.
تابلو برق کشویی (Withdrawable Panel)
تابلو کشویی نوع پیشرفتهتری از تابلوهای صنعتی است که در آن هر بخش یا فیدر بهصورت کشویی طراحی شده است. این ویژگی باعث میشود بتوان یک بخش را بدون قطع کامل برق از مدار خارج کرد.
در صنایع حساس که توقف تولید هزینه بالایی دارد، استفاده از تابلو کشویی مزیت بزرگی محسوب میشود. تعمیر یا تعویض یک واحد بدون خاموش کردن کل سیستم انجام میشود.
این نوع تابلو معمولاً در نیروگاهها، پالایشگاهها و صنایع بزرگ استفاده میشود.
تابلو برق اصلی توزیع (MDB)
تابلو MDB یا Main Distribution Board اولین تابلو پس از ترانسفورماتور است. این تابلو برق ورودی را دریافت و به تابلوهای فرعی توزیع میکند.
در این تابلو معمولاً کلید اصلی قدرت، شینههای توزیع و تجهیزات اندازهگیری نصب میشوند. طراحی این تابلو باید بر اساس حداکثر جریان مصرفی کارخانه انجام شود.
تابلو برق فرعی (SDB)
تابلو SDB یا Sub Distribution Board برق را از تابلو اصلی دریافت و در بخشهای مختلف کارخانه توزیع میکند. این تابلوها معمولاً در سالنهای تولید یا بخشهای جداگانه نصب میشوند.
ظرفیت آنها کمتر از تابلو اصلی است اما همچنان باید استانداردهای ایمنی را رعایت کنند.
تابلو برق کنترل (Control Panel)
تابلو کنترل برای مدیریت فرآیندهای خاص صنعتی استفاده میشود. این تابلو شامل PLC، تجهیزات مانیتورینگ، رلههای کنترلی و تجهیزات فرمان است.
در خطوط تولید خودکار، تابلو کنترل نقش مغز سیستم را ایفا میکند و فرمانهای لازم را به تجهیزات صادر میکند.
تفاوت انواع تابلو برق صنعتی از نظر کاربرد
تابلو ایستاده برای پروژههای بزرگ و جریانهای بالا مناسب است، در حالی که تابلو دیواری برای کاربردهای سبکتر استفاده میشود. تابلو MCC مخصوص کنترل موتورهای صنعتی است و تابلو کشویی برای پروژههایی که نیاز به نگهداری بدون توقف دارند ایدهآل است.
انتخاب نوع تابلو باید بر اساس ظرفیت بار، شرایط محیطی، سطح اتوماسیون و بودجه پروژه انجام شود.
نکات مهم در انتخاب نوع تابلو برق صنعتی
در انتخاب تابلو برق صنعتی باید به مواردی مانند میزان جریان، درجه حفاظت IP، شرایط محیطی (گردوغبار، رطوبت)، امکان توسعه آینده و استانداردهای اجرایی توجه شود.
همچنین در پروژههای بزرگ، طراحی ماژولار و قابلیت ارتقا اهمیت زیادی دارد.
جمعبندی
انواع تابلو برق صنعتی شامل تابلوهای ایستاده، دیواری، MCC، کشویی، اصلی و فرعی هستند که هرکدام برای کاربرد خاصی طراحی شدهاند. انتخاب صحیح نوع تابلو نقش مهمی در ایمنی، بهرهوری و پایداری سیستم برق کارخانه دارد.
شناخت دقیق تفاوتها و کاربرد هر نوع تابلو کمک میکند تا طراحی سیستم برق صنعتی بهصورت اصولی و مطابق استاندارد انجام شود.
