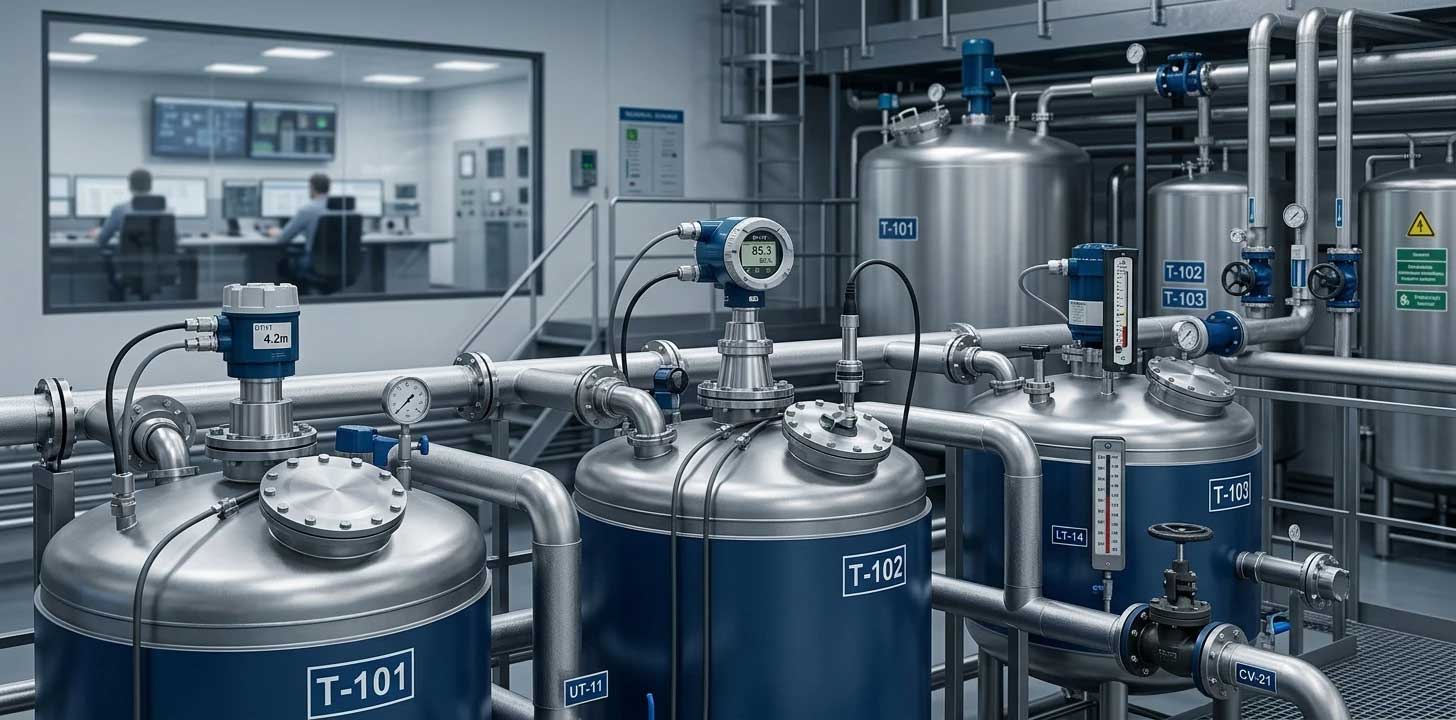

در بسیاری از فرآیندهای صنعتی لازم است مقدار مایعات یا مواد داخل مخازن به طور دقیق اندازهگیری شود. این پارامتر که به آن سطح (Level) گفته میشود، یکی از مهمترین متغیرهای فرآیندی در سیستمهای ابزار دقیق محسوب میشود. کنترل دقیق سطح مواد در مخازن میتواند از بروز مشکلاتی مانند سرریز شدن مخزن، کمبود مواد در فرآیند تولید و آسیب به تجهیزات جلوگیری کند.
اندازهگیری سطح در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع غذایی، نیروگاهها، صنایع شیمیایی و سیستمهای تصفیه آب اهمیت بسیار زیادی دارد. برای اندازهگیری سطح مواد از تجهیزات مختلفی مانند سنسورهای سطح، ترانسمیترهای سطح و سیستمهای اندازهگیری سطح استفاده میشود.
این تجهیزات به مهندسان کمک میکنند تا مقدار مواد موجود در مخازن را به طور دقیق پایش کنند و در صورت نیاز فرآیندها را کنترل نمایند.
در این مقاله به طور کامل بررسی میکنیم که اندازهگیری سطح چیست، چه روشهایی برای انجام آن وجود دارد و چه تجهیزاتی برای این کار استفاده میشوند.
سطح چیست؟
سطح به فاصله بین سطح آزاد یک ماده (معمولاً مایع یا مواد جامد دانهای) و یک نقطه مرجع مشخص گفته میشود. در سیستمهای صنعتی این نقطه مرجع معمولاً کف مخزن یا نقطهای مشخص در داخل مخزن است.
در بسیاری از فرآیندهای صنعتی کنترل سطح مواد اهمیت زیادی دارد زیرا اگر سطح مواد از محدوده مشخص خارج شود ممکن است باعث ایجاد مشکلاتی در فرآیند تولید شود.
برای مثال اگر سطح مایع در یک مخزن بیش از حد افزایش پیدا کند ممکن است باعث سرریز شدن مخزن شود. از طرف دیگر اگر سطح مواد بیش از حد کاهش پیدا کند ممکن است تجهیزات پاییندستی با مشکل مواجه شوند.
به همین دلیل اندازهگیری دقیق سطح مواد در بسیاری از صنایع ضروری است.

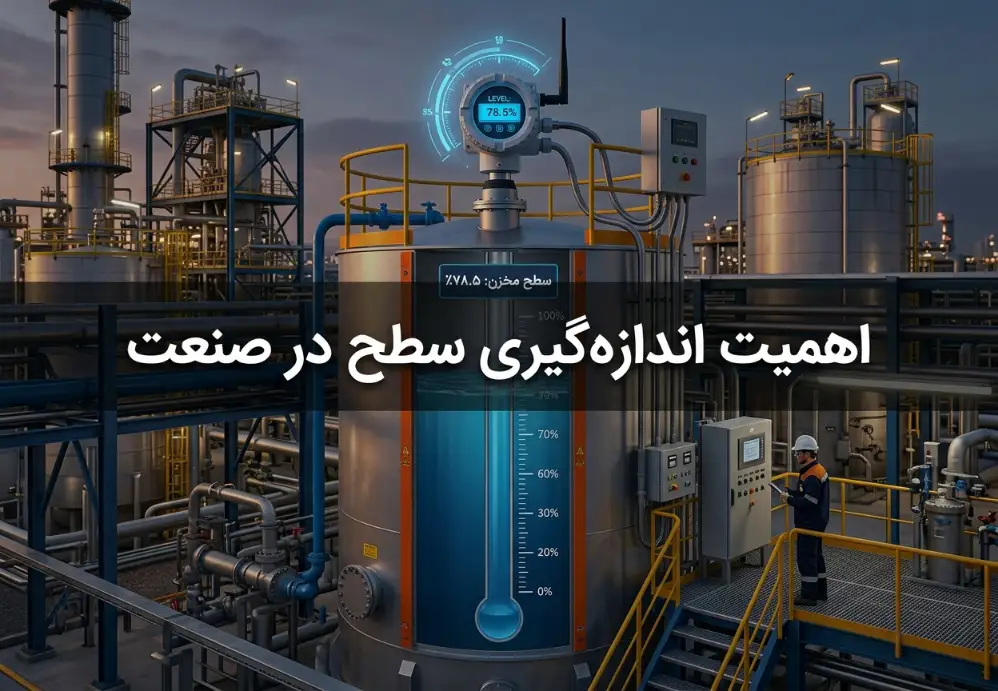

اهمیت اندازهگیری سطح در صنعت
اندازهگیری سطح در سیستمهای صنعتی به دلایل مختلفی اهمیت دارد. بسیاری از فرآیندهای صنعتی به مقدار مشخصی از مواد در مخازن نیاز دارند و تغییرات سطح میتواند بر عملکرد این فرآیندها تأثیر بگذارد.
یکی از مهمترین مزایای اندازهگیری سطح افزایش ایمنی سیستمهای صنعتی است. با اندازهگیری دقیق سطح مواد میتوان از بروز مشکلاتی مانند سرریز مخازن یا کمبود مواد جلوگیری کرد.
از طرف دیگر اندازهگیری سطح باعث بهبود کنترل فرآیندهای تولید میشود. مهندسان میتوانند با استفاده از اطلاعات مربوط به سطح مواد، جریان ورودی یا خروجی مخازن را تنظیم کنند.
همچنین اندازهگیری سطح به مدیریت بهتر مواد اولیه و کاهش ضایعات کمک میکند.
روشهای اندازهگیری سطح
در ابزار دقیق روشهای مختلفی برای اندازهگیری سطح مواد وجود دارد. هر کدام از این روشها بر اساس اصول فیزیکی متفاوتی کار میکنند.
روش مکانیکی
در روشهای مکانیکی از تجهیزات ساده برای اندازهگیری سطح مواد استفاده میشود. یکی از رایجترین تجهیزات در این روش شناور (Float) است.
در این روش یک شناور روی سطح مایع قرار میگیرد و با تغییر سطح مایع حرکت میکند. این حرکت به یک مکانیزم اندازهگیری منتقل میشود و مقدار سطح مشخص میشود.
این روش بیشتر در سیستمهای ساده استفاده میشود.
روش اختلاف فشار
در این روش سطح مایع بر اساس اختلاف فشار بین دو نقطه اندازهگیری میشود. هرچه ارتفاع مایع بیشتر باشد فشار در کف مخزن نیز بیشتر خواهد بود.
با اندازهگیری این اختلاف فشار میتوان ارتفاع مایع داخل مخزن را محاسبه کرد.
این روش یکی از روشهای رایج در صنایع نفت و گاز است.
روش اولتراسونیک
در این روش از امواج صوتی با فرکانس بالا برای اندازهگیری سطح مواد استفاده میشود.
سنسور اولتراسونیک امواج صوتی را به سمت سطح ماده ارسال میکند و پس از بازگشت امواج زمان رفت و برگشت آنها اندازهگیری میشود. با استفاده از این زمان میتوان فاصله تا سطح ماده را محاسبه کرد.
این روش یکی از روشهای دقیق و غیرتماسی برای اندازهگیری سطح است.
روش راداری
در این روش از امواج راداری یا مایکروویو برای اندازهگیری سطح مواد استفاده میشود. عملکرد این روش مشابه روش اولتراسونیک است اما از امواج الکترومغناطیسی استفاده میکند.
سنسورهای راداری دقت بسیار بالایی دارند و در بسیاری از صنایع پیشرفته استفاده میشوند.
سنسورهای اندازهگیری سطح
برای اندازهگیری سطح مواد در سیستمهای ابزار دقیق از سنسورهای مختلفی استفاده میشود.
سنسور سطح شناوری
این سنسور یکی از سادهترین انواع سنسورهای سطح است. در این روش از یک شناور استفاده میشود که روی سطح مایع قرار میگیرد.
با تغییر سطح مایع موقعیت شناور تغییر میکند و مقدار سطح مشخص میشود.
سنسور سطح خازنی
سنسورهای خازنی بر اساس تغییر ظرفیت خازنی در اثر تغییر سطح ماده کار میکنند.
این سنسورها میتوانند برای اندازهگیری سطح مایعات و مواد جامد استفاده شوند.
سنسور سطح اولتراسونیک
این سنسورها از امواج صوتی برای اندازهگیری سطح استفاده میکنند و یکی از دقیقترین روشهای اندازهگیری سطح هستند.
سنسور سطح راداری
سنسورهای راداری از امواج الکترومغناطیسی برای اندازهگیری سطح مواد استفاده میکنند.
این سنسورها معمولاً در شرایط سخت صنعتی و برای اندازهگیری سطح مواد خطرناک استفاده میشوند.
کاربرد اندازهگیری سطح در صنایع
اندازهگیری سطح در بسیاری از صنایع کاربرد دارد.
صنعت نفت و گاز
در مخازن ذخیره نفت و گاز اندازهگیری دقیق سطح مواد اهمیت بسیار زیادی دارد.
صنایع شیمیایی
در صنایع شیمیایی کنترل سطح مواد در مخازن واکنش بسیار مهم است.
صنایع غذایی
در صنایع غذایی اندازهگیری سطح مواد اولیه در مخازن تولید اهمیت زیادی دارد.
تصفیهخانهها
در سیستمهای تصفیه آب و فاضلاب نیز اندازهگیری سطح مواد بسیار مهم است.
مزایای استفاده از سیستمهای اندازهگیری سطح
استفاده از تجهیزات اندازهگیری سطح مزایای زیادی دارد.
یکی از مهمترین مزایا افزایش ایمنی سیستمهای صنعتی است. این تجهیزات میتوانند از سرریز شدن مخازن جلوگیری کنند.
همچنین اندازهگیری سطح باعث بهبود کنترل فرآیندهای تولید میشود.
از طرف دیگر این تجهیزات به مدیریت بهتر مواد اولیه و کاهش ضایعات کمک میکنند.
نکات مهم در انتخاب سنسور سطح
برای انتخاب سنسور مناسب باید به چند عامل مهم توجه کرد.
نوع ماده
نوع ماده داخل مخزن (مایع یا جامد) در انتخاب سنسور تأثیر دارد.
شرایط محیطی
در بسیاری از صنایع شرایط محیطی مانند دما و فشار بالا وجود دارد.
دقت اندازهگیری
در برخی کاربردها دقت اندازهگیری اهمیت زیادی دارد.
نوع مخزن
طراحی و شکل مخزن نیز در انتخاب سنسور تأثیر دارد.
آینده اندازهگیری سطح در صنعت
با پیشرفت فناوری، تجهیزات اندازهگیری سطح نیز در حال توسعه هستند. امروزه بسیاری از سنسورهای سطح دارای قابلیتهای هوشمند و ارتباطی پیشرفته هستند.
استفاده از فناوریهایی مانند اینترنت اشیا صنعتی (IIoT) باعث شده این تجهیزات بتوانند اطلاعات بیشتری از فرآیندهای صنعتی جمعآوری کنند.
جمعبندی
اندازهگیری سطح یکی از مهمترین بخشهای سیستمهای ابزار دقیق در صنایع مختلف است. این فرآیند با استفاده از روشهای مختلفی مانند روش مکانیکی، اختلاف فشار، اولتراسونیک و راداری انجام میشود.
استفاده از سنسورهای سطح باعث افزایش ایمنی سیستمهای صنعتی، بهبود کنترل فرآیندها و مدیریت بهتر مواد در مخازن میشود. به همین دلیل اندازهگیری سطح در بسیاری از صنایع اهمیت بسیار زیادی دارد.
