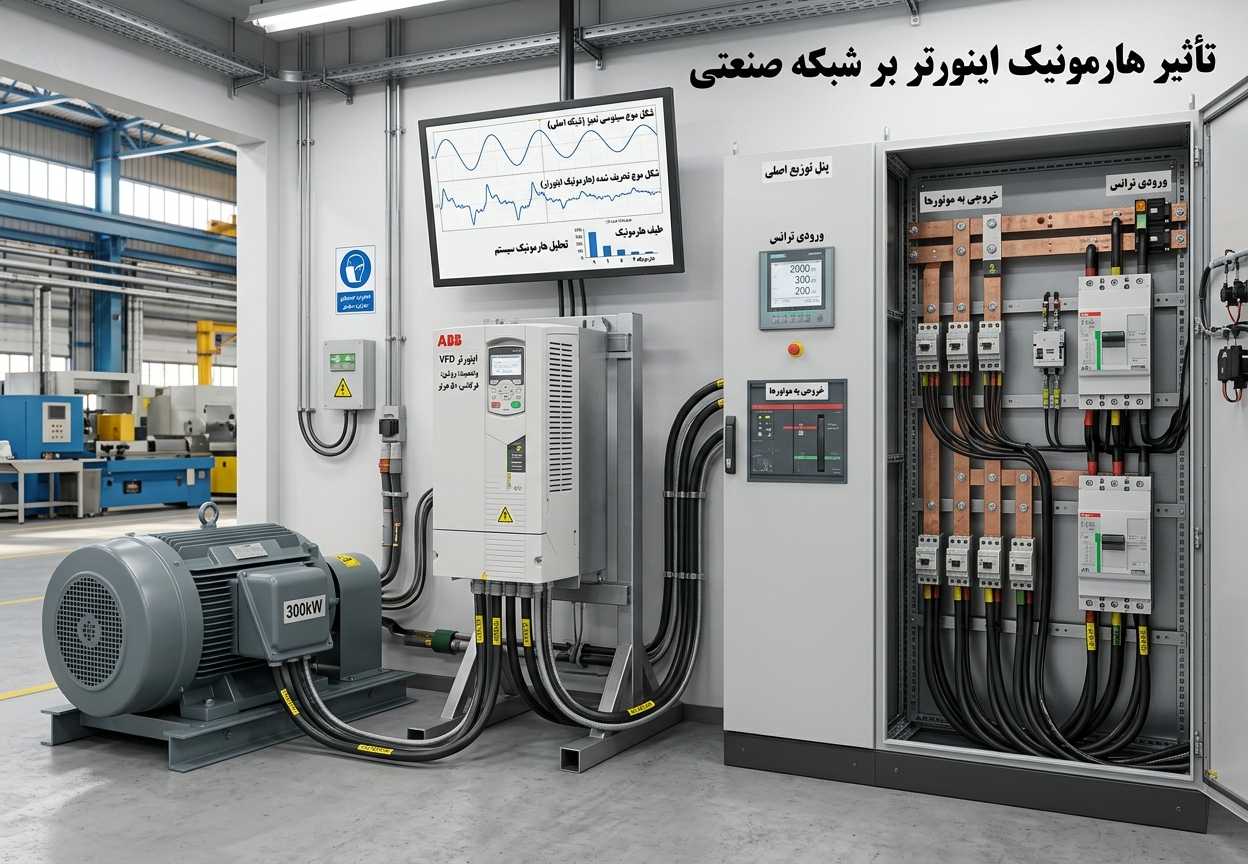

اینورترها، بهرهوری بالا اما چالش کیفیت توان
اینورترهای صنعتی (VFD) نقش مهمی در بهینهسازی مصرف انرژی و کنترل سرعت موتورهای الکتریکی دارند. در بسیاری از کارخانهها، نصب اینورتر باعث کاهش چشمگیر هزینه انرژی شده است. اما در کنار این مزایا، یک چالش فنی مهم نیز ایجاد میشود: تولید هارمونیک در شبکه برق.
با افزایش استفاده از تجهیزات الکترونیک قدرت، کیفیت توان (Power Quality) به یکی از دغدغههای اصلی مهندسان برق صنعتی تبدیل شده است. درک صحیح تأثیر هارمونیکهای تولیدشده توسط اینورتر بر شبکه، برای جلوگیری از مشکلات فنی و افزایش عمر تجهیزات ضروری است.
هارمونیک چیست و چرا در اینورتر ایجاد میشود؟
در حالت ایدهآل، ولتاژ و جریان شبکه بهصورت موج سینوسی خالص هستند. اما وقتی تجهیزاتی مانند اینورتر وارد مدار میشوند، شکل موج جریان تغییر میکند.
اینورتر ابتدا برق AC را به DC تبدیل میکند و سپس با سوئیچینگ سریع IGBTها آن را مجدداً به AC تبدیل میکند. این فرآیند سوئیچینگ باعث ایجاد اعوجاج در شکل موج جریان میشود.
این اعوجاج شامل مؤلفههایی با فرکانسهای مضرب فرکانس اصلی شبکه است که به آنها هارمونیک گفته میشود. برای مثال در شبکه 50 هرتز، هارمونیکهای 150 هرتز (مرتبه سوم)، 250 هرتز (مرتبه پنجم) و بالاتر ایجاد میشوند.
شاخص THD و اهمیت آن در صنعت
میزان اعوجاج هارمونیکی معمولاً با شاخصی به نام THD (Total Harmonic Distortion) بیان میشود. هرچه THD بالاتر باشد، شکل موج بیشتر از حالت سینوسی فاصله گرفته است.
در بسیاری از استانداردهای بینالمللی مانند IEEE 519، محدوده مجاز هارمونیک برای جلوگیری از آسیب به شبکه مشخص شده است. اگر THD از حد مجاز بیشتر شود، شبکه صنعتی دچار مشکلات عملکردی خواهد شد.

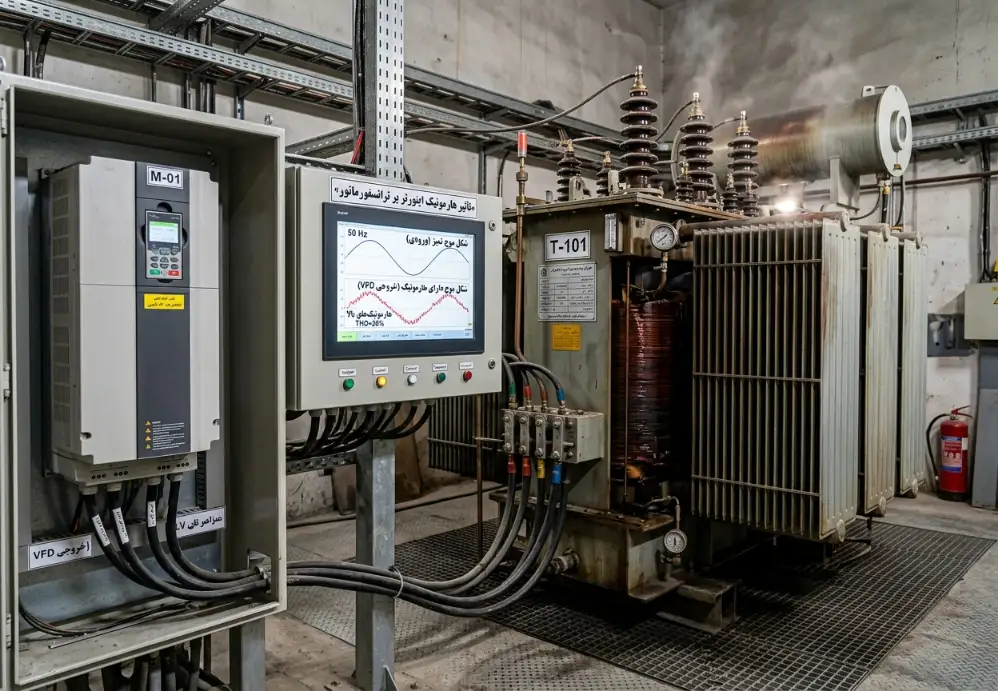

تأثیر هارمونیک اینورتر بر ترانسفورماتور
یکی از اولین تجهیزاتی که تحت تأثیر هارمونیک قرار میگیرد، ترانسفورماتور است.
هارمونیکها باعث افزایش تلفات آهنی و مسی در ترانسفورماتور میشوند. این تلفات اضافی منجر به افزایش دمای سیمپیچ و کاهش عمر عایق میشود.
در شبکههایی که تعداد زیادی اینورتر نصب شدهاند، مشاهده شده که ترانسفورماتور بیش از حد داغ میشود، حتی اگر بار ظاهری از ظرفیت نامی کمتر باشد.
در چنین شرایطی استفاده از ترانسفورماتورهای مخصوص بارهای غیرخطی (K-Factor Transformer) توصیه میشود.
تأثیر هارمونیک بر کابلها و تجهیزات توزیع
هارمونیکها باعث افزایش جریان مؤثر (RMS) در کابلها میشوند. اگرچه جریان اصلی ممکن است در محدوده مجاز باشد، وجود مؤلفههای هارمونیکی باعث افزایش تلفات حرارتی میشود.
این افزایش حرارت میتواند منجر به کاهش عمر کابل، تخریب عایق و حتی خطر آتشسوزی شود.
همچنین جریانهای هارمونیکی مرتبه سوم تمایل دارند در سیم نول جمع شوند، که میتواند باعث گرم شدن بیش از حد نول در سیستمهای سهفاز چهار سیمه شود.
تأثیر بر موتورهای الکتریکی
هارمونیکهای ولتاژ و جریان میتوانند باعث افزایش تلفات آهنی و مسی در موتور شوند. علاوه بر آن، هارمونیکهای خاص میتوانند گشتاور ضربانی ایجاد کنند که منجر به لرزش، نویز صوتی و کاهش عمر یاتاقانها میشود.
در کاربردهای حساس، هارمونیکها میتوانند دمای موتور را افزایش دهند و بازده آن را کاهش دهند.
تأثیر بر تجهیزات اندازهگیری و کنترلی
در برخی کارخانهها مشاهده شده که وجود هارمونیک بالا باعث خطا در تجهیزات اندازهگیری، عملکرد نادرست PLC یا اختلال در سیستمهای مخابراتی شده است.
هارمونیکها میتوانند باعث ایجاد نویز الکترومغناطیسی شوند و سیگنالهای آنالوگ حساس را تحت تأثیر قرار دهند.
کاهش ضریب توان ظاهری و افزایش جریمه برق
هارمونیکها باعث افزایش توان ظاهری (kVA) بدون افزایش توان مفید (kW) میشوند. این موضوع میتواند باعث کاهش ضریب توان کلی شبکه شود.
در برخی موارد، شرکت برق به دلیل کیفیت توان نامناسب، جریمههایی برای مصرفکنندگان صنعتی در نظر میگیرد.
راهکارهای کاهش هارمونیک در شبکه صنعتی
برای کاهش اثرات هارمونیک، چندین راهکار فنی وجود دارد که بسته به شرایط پروژه انتخاب میشوند.
یکی از روشهای رایج استفاده از راکتور خط (Line Reactor) در ورودی اینورتر است. این تجهیز باعث کاهش اعوجاج جریان میشود.
روش دیگر استفاده از فیلترهای هارمونیکی است. فیلترهای پسیو با استفاده از سلف و خازن طراحی میشوند و فیلترهای اکتیو بهصورت هوشمند جریان هارمونیکی را جبران میکنند.
در پروژههای بزرگ، استفاده از اینورترهای 12 پالس یا 18 پالس نیز میتواند میزان هارمونیک تولیدی را کاهش دهد.
همچنین طراحی صحیح سیستم ارتینگ و کابلکشی جداگانه برای مدارهای قدرت و کنترل اهمیت زیادی دارد.
چه زمانی باید نگران هارمونیک باشیم؟
اگر در کارخانه موارد زیر مشاهده شود، احتمال وجود مشکل هارمونیکی وجود دارد:
- داغ شدن غیرعادی ترانسفورماتور
- گرم شدن سیم نول
- نویز غیرمعمول در موتورها
- عملکرد ناپایدار تجهیزات کنترلی
- افزایش مصرف انرژی بدون افزایش تولید
در چنین شرایطی انجام آنالیز کیفیت توان با دستگاه پاور آنالایزر ضروری است.
جمعبندی نهایی
اینورترها ابزار قدرتمندی برای بهینهسازی مصرف انرژی هستند، اما تولید هارمونیک توسط آنها میتواند بر کیفیت توان شبکه صنعتی تأثیر بگذارد.
هارمونیکها باعث افزایش تلفات، گرم شدن تجهیزات، کاهش عمر ترانسفورماتور و موتور، اختلال در سیستمهای کنترلی و حتی جریمههای مالی میشوند.
با طراحی مهندسی صحیح، استفاده از فیلترهای مناسب و رعایت استانداردهای کیفیت توان، میتوان اثرات منفی هارمونیک را به حداقل رساند و از مزایای اینورتر بدون آسیب به شبکه بهرهمند شد.
