در هر کارخانه یا مجموعه صنعتی، قلب سیستم برق تابلو برق است. تمام انرژی الکتریکی که وارد مجموعه میشود، از طریق تابلوها توزیع، کنترل و محافظت میگردد. اگر تابلو برق بهدرستی طراحی نشود، نهتنها عملکرد تجهیزات مختل میشود، بلکه خطرات جدی مانند آتشسوزی، برقگرفتگی یا توقف تولید به وجود میآید.
تابلو برق صنعتی نسبت به تابلوهای خانگی ساختار بسیار پیچیدهتر و قدرتمندتری دارد، زیرا باید جریانهای بالا، تجهیزات سنگین و شرایط محیطی سخت را مدیریت کند.

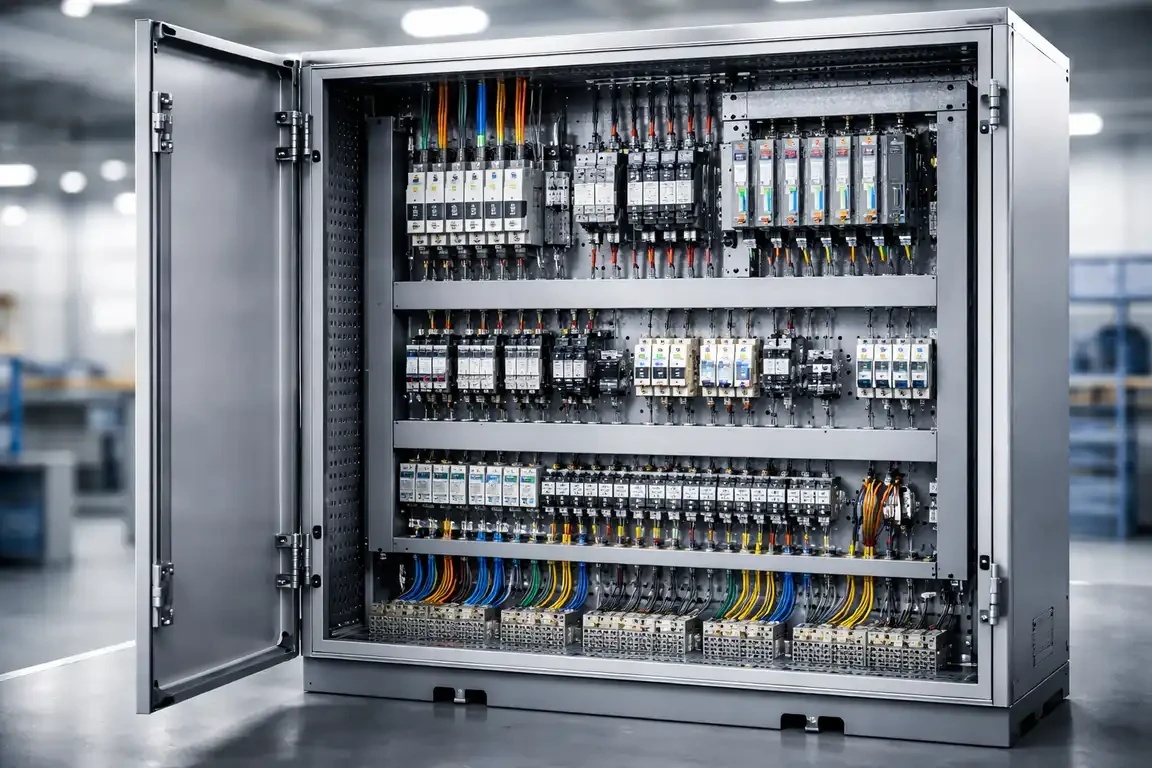

تابلو برق صنعتی چیست؟
تابلو برق صنعتی یک محفظه فلزی یا کامپوزیتی است که تجهیزات کنترلی، حفاظتی و توزیع انرژی الکتریکی در آن نصب میشوند. این تابلو بهعنوان نقطه مرکزی کنترل جریان برق در یک واحد صنعتی عمل میکند.
وظیفه اصلی تابلو برق دریافت انرژی از منبع (مانند ترانسفورماتور یا پست برق)، توزیع آن به بخشهای مختلف، حفاظت از تجهیزات در برابر خطا و امکان کنترل فرآیندهای صنعتی است.
تابلوهای صنعتی معمولاً برای سیستمهای سهفاز طراحی میشوند و میتوانند ظرفیت بسیار بالایی داشته باشند.
اجزای اصلی تابلو برق صنعتی
کلید اصلی (Main Circuit Breaker)
کلید اصلی اولین تجهیزی است که پس از ورود برق به تابلو قرار میگیرد. این کلید وظیفه قطع و وصل کلی سیستم و حفاظت در برابر اتصال کوتاه و اضافهبار را بر عهده دارد. در تابلوهای صنعتی معمولاً از کلیدهای اتوماتیک قدرت (MCCB یا ACB) استفاده میشود.
شینهها (Busbars)
شینهها هادیهای فلزی ضخیم هستند که جریان برق را بین تجهیزات مختلف داخل تابلو توزیع میکنند. انتخاب سطح مقطع شینه بر اساس حداکثر جریان عبوری انجام میشود. طراحی صحیح شینهها نقش مهمی در کاهش افت ولتاژ و افزایش ایمنی دارد.
کنتاکتورها و رلهها
کنتاکتورها برای کنترل موتورهای صنعتی و بارهای بزرگ استفاده میشوند. این تجهیزات امکان روشن و خاموش کردن دستگاهها را از طریق سیگنال کنترلی فراهم میکنند. رلهها نیز برای حفاظت و فرماندهی در شرایط خاص مانند اضافهبار یا افت ولتاژ به کار میروند.
تجهیزات حفاظتی
در تابلو برق صنعتی، حفاظت اهمیت حیاتی دارد. فیوزها، رلههای حرارتی، کلیدهای محافظ جان و رلههای حفاظتی دیجیتال از جمله تجهیزاتی هستند که از آسیب به سیستم جلوگیری میکنند.
تجهیزات اندازهگیری
ولتمتر، آمپرمتر، پاورمتر و تجهیزات مانیتورینگ برای نمایش وضعیت شبکه استفاده میشوند. در تابلوهای پیشرفته، سیستمهای مانیتورینگ دیجیتال امکان ثبت دادهها و تحلیل مصرف انرژی را فراهم میکنند.
سیستم کنترل و PLC
در کارخانههای مدرن، تابلو برق شامل PLC و تجهیزات اتوماسیون نیز میشود. این بخش امکان برنامهریزی فرآیندها و کنترل خودکار خطوط تولید را فراهم میکند.

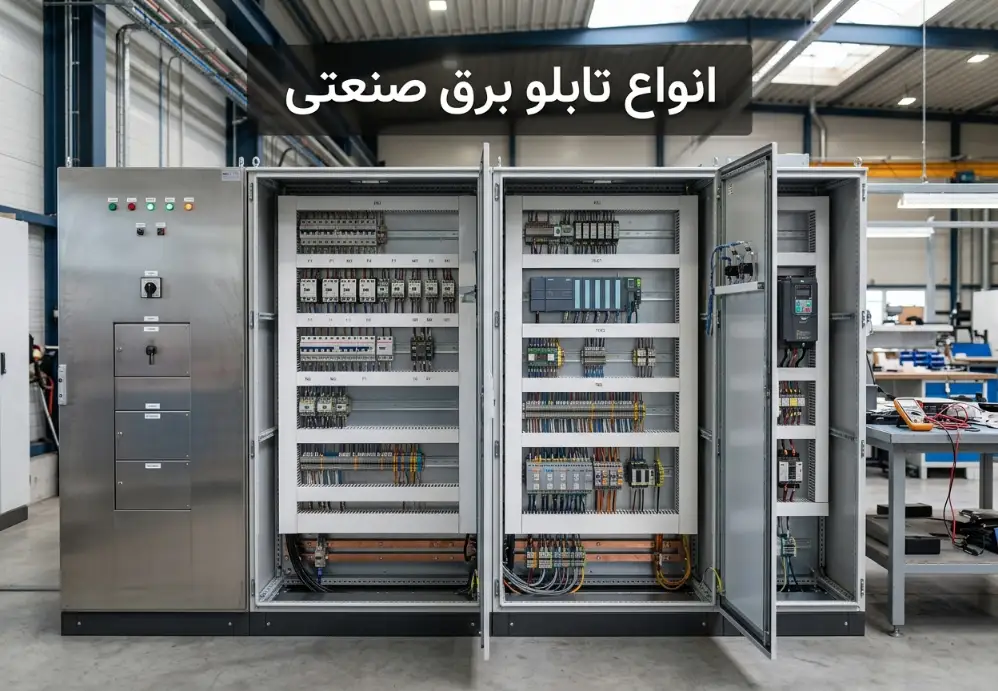

انواع تابلو برق صنعتی
تابلوهای برق صنعتی بسته به کاربرد به انواع مختلفی تقسیم میشوند. تابلوهای توزیع اصلی (MDB) برای دریافت و توزیع برق ورودی استفاده میشوند. تابلوهای فرعی (SDB) برق را در بخشهای مختلف کارخانه توزیع میکنند.
تابلوهای MCC برای کنترل موتورهای صنعتی به کار میروند و شامل تعداد زیادی کنتاکتور و تجهیزات حفاظتی هستند. تابلوهای کنترل نیز برای مدیریت فرآیندهای خاص طراحی میشوند.
نحوه طراحی تابلو برق صنعتی
طراحی تابلو برق صنعتی یک فرآیند مهندسی دقیق است که شامل چند مرحله اصلی میشود.
در ابتدا، بار مصرفی کل مجموعه محاسبه میشود. این محاسبه شامل تعیین توان تجهیزات، جریان نامی و ضریب توان است. سپس بر اساس این اطلاعات، ظرفیت کلید اصلی، شینهها و کابلهای ورودی تعیین میشود.
در مرحله بعد، چیدمان تجهیزات داخل تابلو طراحی میشود. فاصله مناسب بین تجهیزات برای تهویه و جلوگیری از داغشدن اهمیت زیادی دارد. همچنین مسیر کابلها باید بهگونهای طراحی شود که تداخل الکترومغناطیسی به حداقل برسد.
رعایت استانداردهای بینالمللی مانند IEC 61439 در طراحی تابلو الزامی است. این استاندارد مشخص میکند که تابلو باید از نظر تحمل حرارتی، مقاومت مکانیکی و ایمنی چگونه ساخته شود.
در نهایت، پس از مونتاژ، تستهای عملکردی و ایمنی روی تابلو انجام میشود تا از صحت عملکرد آن اطمینان حاصل گردد.
درجه حفاظت (IP) در تابلو برق صنعتی
تابلو برق صنعتی باید متناسب با محیط نصب انتخاب شود. درجه حفاظت IP نشان میدهد تابلو تا چه حد در برابر گردوغبار و رطوبت مقاوم است.
در محیطهای معمولی صنعتی، IP54 یا IP55 رایج است. در محیطهای مرطوب یا دارای گردوغبار زیاد، ممکن است به IP65 یا بالاتر نیاز باشد.
اهمیت تهویه و مدیریت حرارت
یکی از مهمترین نکات در طراحی تابلو برق صنعتی، مدیریت حرارت است. تجهیزات داخلی هنگام عبور جریان داغ میشوند. اگر تهویه مناسب وجود نداشته باشد، افزایش دما باعث کاهش عمر تجهیزات و حتی خرابی خواهد شد.
در تابلوهای بزرگ، از فنهای تهویه، فیلترهای هوا یا حتی سیستمهای خنککننده استفاده میشود.
جمعبندی
تابلو برق صنعتی مرکز کنترل و توزیع انرژی در هر کارخانه یا مجموعه صنعتی است. این سیستم شامل کلیدهای قدرت، شینهها، تجهیزات حفاظتی، کنتاکتورها و سیستمهای کنترلی است که همگی در کنار هم عملکرد ایمن و پایدار شبکه را تضمین میکنند.
طراحی صحیح تابلو برق نیازمند محاسبات دقیق مهندسی، رعایت استانداردهای بینالمللی و توجه به شرایط محیطی است. یک تابلو برق استاندارد نهتنها از تجهیزات محافظت میکند، بلکه نقش مهمی در افزایش بهرهوری و کاهش هزینههای عملیاتی دارد.
