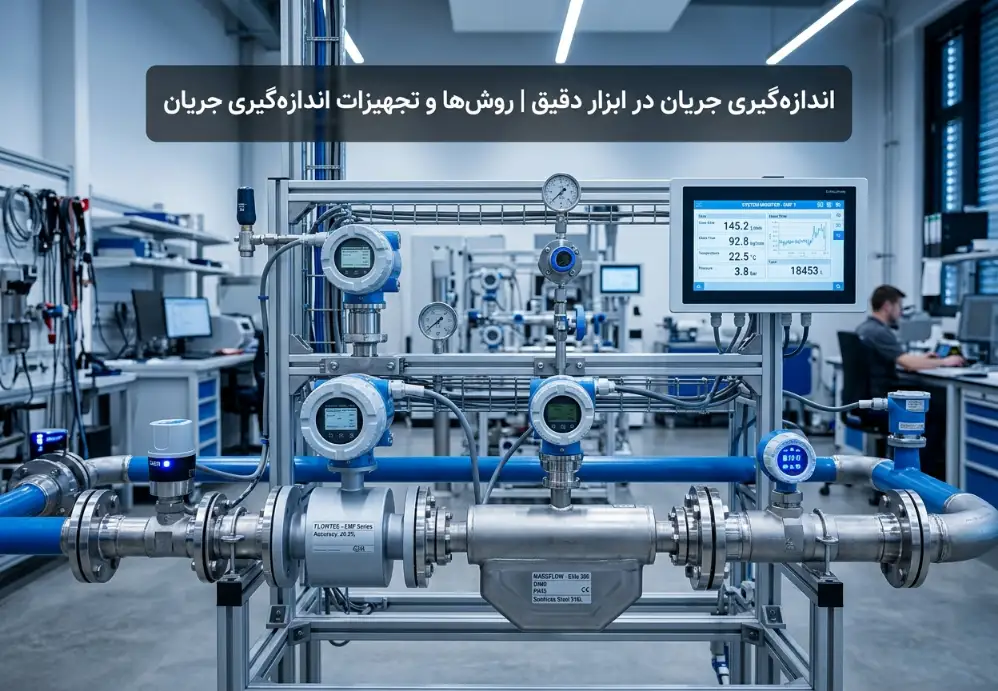

در بسیاری از فرآیندهای صنعتی کنترل دقیق جریان سیالات یکی از مهمترین عوامل در عملکرد صحیح سیستمها محسوب میشود. سیالاتی مانند آب، بخار، نفت، گاز و مواد شیمیایی در خطوط لوله جریان دارند و میزان عبور آنها باید به طور دقیق اندازهگیری و کنترل شود. این فرآیند در علم ابزار دقیق با عنوان اندازهگیری جریان (Flow Measurement) شناخته میشود.
اندازهگیری جریان یکی از مهمترین پارامترهای فرآیندی در صنایع مختلف است. در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، صنایع شیمیایی و سیستمهای تصفیه آب کنترل دقیق جریان سیالات نقش بسیار مهمی در کیفیت تولید، ایمنی تجهیزات و بهرهوری سیستمها دارد.
برای اندازهگیری جریان سیالات از تجهیزات مختلفی مانند فلومترها، سنسورهای جریان و ترانسمیترهای جریان استفاده میشود. این تجهیزات اطلاعات مربوط به جریان سیال را به سیستمهای کنترل ارسال میکنند تا فرآیندهای صنعتی به صورت دقیق مدیریت شوند.
در این مقاله به طور کامل بررسی میکنیم که جریان چیست، چگونه اندازهگیری میشود، چه روشهایی برای اندازهگیری آن وجود دارد و چه تجهیزاتی در سیستمهای ابزار دقیق برای این کار استفاده میشوند.
جریان چیست؟
جریان به میزان عبور یک سیال از یک نقطه مشخص در واحد زمان گفته میشود. به عبارت سادهتر، جریان نشان میدهد چه مقدار مایع یا گاز در یک مدت زمان مشخص از یک لوله عبور میکند.
جریان سیالات معمولاً به دو صورت اندازهگیری میشود:
- دبی حجمی: مقدار حجم سیال عبوری در واحد زمان
- دبی جرمی: مقدار جرم سیال عبوری در واحد زمان
واحدهای اندازهگیری جریان معمولاً شامل موارد زیر هستند:
- متر مکعب بر ساعت (m³/h)
- لیتر بر دقیقه (L/min)
- کیلوگرم بر ساعت (kg/h)
اندازهگیری دقیق جریان در بسیاری از فرآیندهای صنعتی اهمیت زیادی دارد زیرا بسیاری از سیستمها باید در محدوده مشخصی از جریان کار کنند.

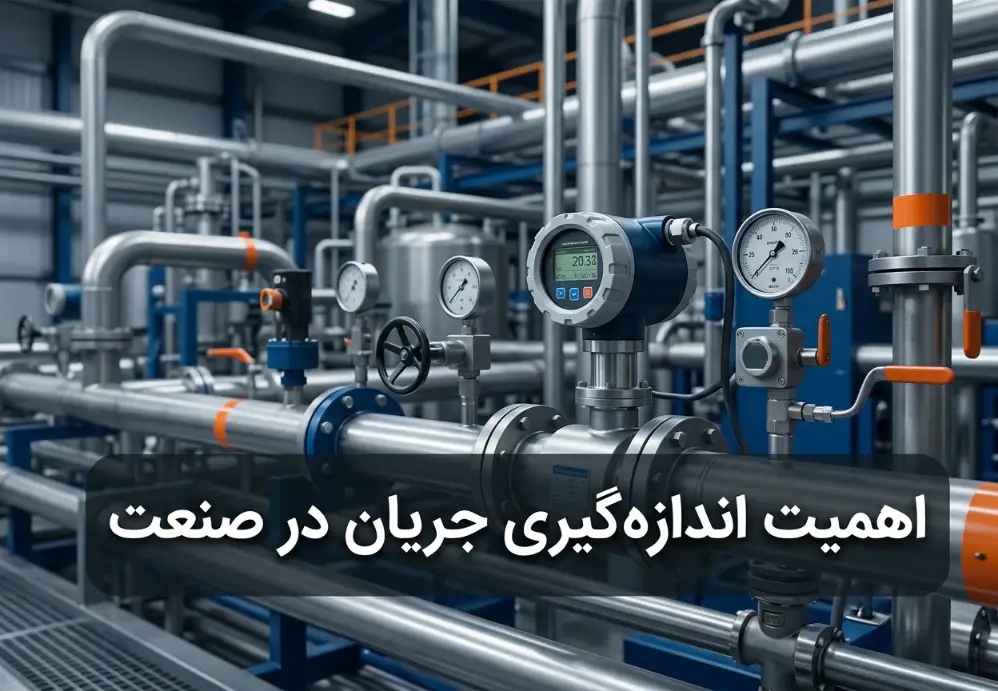

اهمیت اندازهگیری جریان در صنعت
اندازهگیری جریان در سیستمهای صنعتی به دلایل مختلفی انجام میشود. یکی از مهمترین دلایل این کار کنترل دقیق فرآیندهای تولید است.
اگر جریان سیال بیش از حد افزایش پیدا کند ممکن است باعث آسیب به تجهیزات شود. از طرف دیگر کاهش بیش از حد جریان نیز میتواند باعث اختلال در فرآیندهای تولید شود.
اندازهگیری دقیق جریان باعث میشود:
- فرآیندهای صنعتی بهتر کنترل شوند
- مصرف انرژی کاهش پیدا کند
- ایمنی سیستمها افزایش یابد
- کیفیت تولید بهبود پیدا کند
به همین دلیل اندازهگیری جریان یکی از مهمترین وظایف سیستمهای ابزار دقیق محسوب میشود.
روشهای اندازهگیری جریان
در ابزار دقیق روشهای مختلفی برای اندازهگیری جریان سیالات وجود دارد. هر کدام از این روشها بر اساس اصول فیزیکی متفاوتی کار میکنند.
روش اختلاف فشار
یکی از رایجترین روشهای اندازهگیری جریان استفاده از اختلاف فشار است. در این روش یک مانع در مسیر جریان قرار داده میشود که باعث ایجاد افت فشار در سیال میشود.
با اندازهگیری اختلاف فشار ایجاد شده میتوان میزان جریان سیال را محاسبه کرد.
تجهیزاتی که در این روش استفاده میشوند عبارتند از:
- اوریفیس پلیت
- ونتوری متر
- نازل جریان
این روش یکی از روشهای رایج در صنایع نفت و گاز است.
روش توربینی
در این روش از یک توربین کوچک برای اندازهگیری جریان سیال استفاده میشود. زمانی که سیال از داخل فلومتر عبور میکند، پرههای توربین شروع به چرخش میکنند.
سرعت چرخش توربین متناسب با سرعت جریان سیال است و از این طریق میتوان مقدار جریان را اندازهگیری کرد.
این روش معمولاً برای اندازهگیری جریان مایعات تمیز استفاده میشود.
روش مغناطیسی
فلومترهای مغناطیسی بر اساس قانون القای فارادی کار میکنند. زمانی که یک مایع رسانا از داخل میدان مغناطیسی عبور میکند ولتاژی در آن ایجاد میشود که متناسب با سرعت جریان است.
این نوع فلومتر در صنایع مختلفی مانند:
- صنایع آب و فاضلاب
- صنایع غذایی
- صنایع شیمیایی
استفاده میشود.
روش اولتراسونیک
در این روش از امواج صوتی با فرکانس بالا برای اندازهگیری جریان سیال استفاده میشود.
سنسور اولتراسونیک امواج صوتی را در مسیر جریان ارسال میکند و با اندازهگیری زمان عبور امواج میتوان سرعت جریان را محاسبه کرد.
این روش یکی از دقیقترین روشهای اندازهگیری جریان محسوب میشود.
تجهیزات اندازهگیری جریان
در سیستمهای ابزار دقیق تجهیزات مختلفی برای اندازهگیری جریان استفاده میشود.
فلومتر
فلومتر مهمترین تجهیز برای اندازهگیری جریان سیالات است. این دستگاه میتواند میزان عبور مایع یا گاز از یک لوله را اندازهگیری کند.
فلومترها انواع مختلفی دارند که هر کدام برای شرایط خاصی مناسب هستند.
سنسور جریان
سنسور جریان تجهیزی است که سرعت یا مقدار جریان سیال را اندازهگیری میکند و آن را به سیگنال الکتریکی تبدیل میکند.
ترانسمیتر جریان
ترانسمیتر جریان سیگنال دریافت شده از سنسور جریان را تقویت کرده و آن را به سیگنال استاندارد تبدیل میکند تا بتوان آن را به سیستمهای کنترل ارسال کرد.
کاربرد اندازهگیری جریان در صنایع
اندازهگیری جریان در بسیاری از صنایع کاربرد دارد.
صنعت نفت و گاز
در خطوط انتقال نفت و گاز اندازهگیری دقیق جریان سیالات اهمیت بسیار زیادی دارد.
نیروگاهها
در نیروگاهها جریان بخار و آب باید به طور دقیق اندازهگیری شود.
صنایع غذایی
در صنایع غذایی کنترل جریان مواد اولیه در خطوط تولید اهمیت زیادی دارد.
صنایع شیمیایی
در صنایع شیمیایی اندازهگیری دقیق جریان مواد برای کنترل واکنشها ضروری است.
مزایای استفاده از سیستمهای اندازهگیری جریان
استفاده از تجهیزات اندازهگیری جریان مزایای زیادی دارد.
یکی از مهمترین مزایا کنترل دقیق فرآیندهای صنعتی است. این تجهیزات به مهندسان کمک میکنند تا عملکرد سیستمها را به طور دقیق پایش کنند.
همچنین اندازهگیری جریان باعث کاهش مصرف انرژی و افزایش بهرهوری سیستمها میشود.
از طرف دیگر این تجهیزات نقش مهمی در افزایش ایمنی سیستمهای صنعتی دارند.
نکات مهم در انتخاب تجهیزات اندازهگیری جریان
برای انتخاب تجهیزات مناسب باید به چند عامل مهم توجه کرد.
نوع سیال
ویژگیهای سیال مانند چگالی و ویسکوزیته میتواند بر انتخاب تجهیزات تأثیر بگذارد.
شرایط محیطی
در بسیاری از صنایع تجهیزات در شرایط سخت محیطی کار میکنند.
دقت اندازهگیری
در برخی کاربردها دقت اندازهگیری اهمیت زیادی دارد.
هزینه نصب و نگهداری
هزینه تجهیزات و نگهداری آنها نیز باید در نظر گرفته شود.
آینده اندازهگیری جریان در صنعت
با پیشرفت فناوری، تجهیزات اندازهگیری جریان نیز در حال توسعه هستند. امروزه بسیاری از فلومترها دارای قابلیتهای هوشمند و ارتباطی پیشرفته هستند.
استفاده از فناوریهایی مانند اینترنت اشیا صنعتی (IIoT) باعث شده این تجهیزات بتوانند اطلاعات بیشتری از فرآیندهای صنعتی جمعآوری کنند.
جمعبندی
اندازهگیری جریان یکی از مهمترین بخشهای سیستمهای ابزار دقیق در صنایع مختلف است. این فرآیند با استفاده از روشهای مختلفی مانند اختلاف فشار، توربینی، مغناطیسی و اولتراسونیک انجام میشود.
استفاده از تجهیزات اندازهگیری جریان باعث افزایش دقت کنترل فرآیندها، بهبود بهرهوری سیستمهای صنعتی و افزایش ایمنی تجهیزات میشود.
