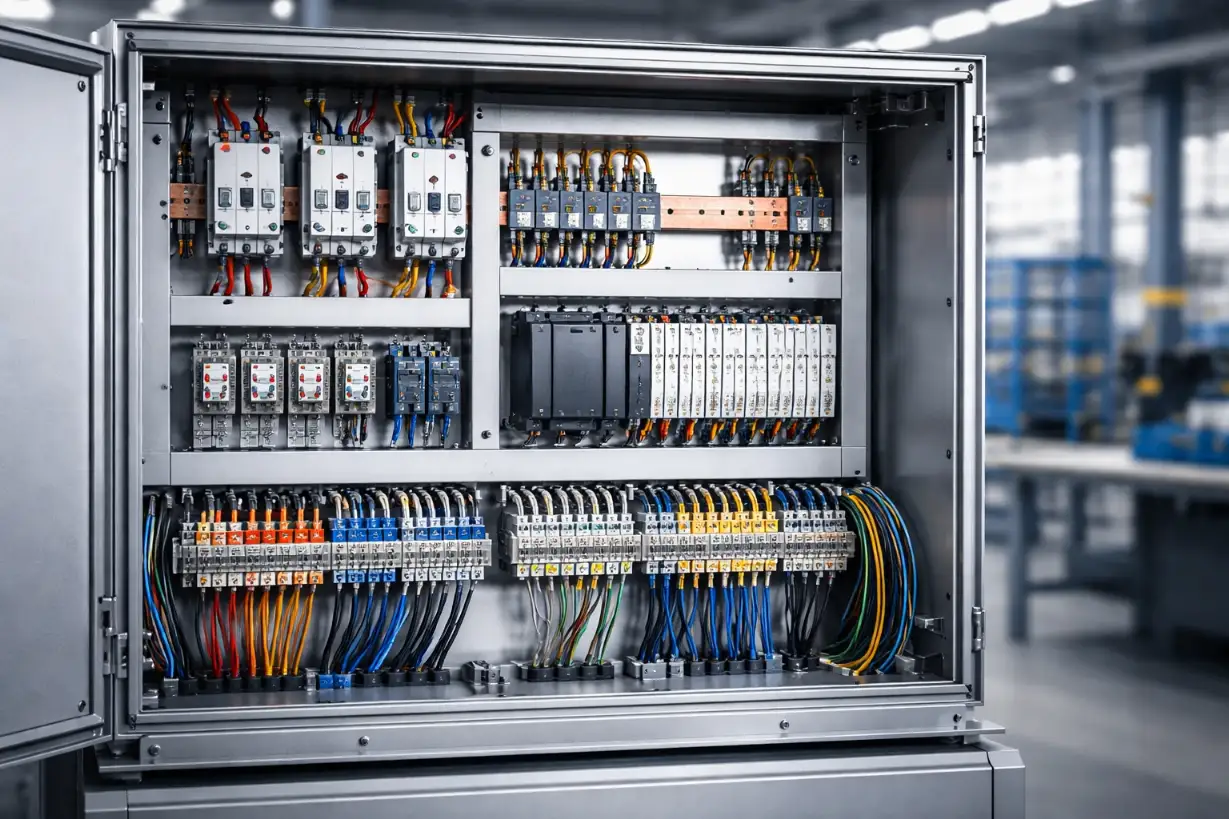

چرا داشتن چکلیست در پروژههای برق صنعتی حیاتی است؟
طراحی و ساخت تابلو برق صنعتی فرآیندی حساس و چندمرحلهای است که کوچکترین خطا در آن میتواند باعث افزایش هزینه، کاهش ایمنی یا حتی توقف کامل تولید شود. بسیاری از مشکلاتی که در بهرهبرداری از تابلوهای صنعتی دیده میشود، ناشی از بیتوجهی به جزئیات در مرحله طراحی یا مونتاژ است.
داشتن یک چکلیست جامع و مهندسی، کمک میکند هیچ مرحلهای از قلم نیفتد و تمامی الزامات فنی، ایمنی و استانداردی رعایت شود. در ادامه، یک راهنمای کامل از مرحله طراحی تا تست نهایی ارائه میشود.
بررسی نیاز پروژه و تحلیل بار الکتریکی
اولین گام در طراحی تابلو برق صنعتی، شناخت دقیق نیازهای پروژه است. باید مشخص شود تابلو برای چه کاربردی طراحی میشود: توزیع عمومی (MDB)، کنترل موتور (MCC)، تابلو کنترل فرآیند یا تابلو اتوماسیون.
در این مرحله لازم است لیست کامل مصرفکنندهها تهیه شود، شامل توان، جریان نامی، نوع بار و شرایط بهرهبرداری. تحلیل بار باید با در نظر گرفتن ضریب همزمانی انجام شود تا ظرفیت واقعی تابلو مشخص گردد.
همچنین باید توسعه آینده پروژه در نظر گرفته شود تا فضای کافی برای افزودن فیدرهای جدید وجود داشته باشد.
محاسبه جریان نامی و سطح اتصال کوتاه
پس از تعیین بار، باید جریان نامی کل تابلو محاسبه شود. این مقدار مبنای انتخاب کلید اصلی، شینهها و تجهیزات حفاظتی خواهد بود.
علاوه بر جریان کاری، سطح اتصال کوتاه شبکه نیز باید محاسبه یا از شرکت برق دریافت شود. تجهیزات داخل تابلو باید قدرت قطع (Breaking Capacity) متناسب با جریان اتصال کوتاه داشته باشند. بیتوجهی به این موضوع میتواند در زمان بروز خطا خسارات جدی ایجاد کند.
انتخاب تجهیزات حفاظتی و کنترلی
در این مرحله کلید اصلی، کلیدهای فرعی، فیوزها، کنتاکتورها، رلههای حرارتی و سایر تجهیزات انتخاب میشوند. هماهنگی حفاظتی بین کلیدها اهمیت زیادی دارد تا در صورت وقوع خطا فقط همان بخش معیوب قطع شود.
برای فیدرهای موتوری باید نوع راهاندازی مشخص شود (مستقیم، ستاره-مثلث، سافت استارتر یا اینورتر) زیرا این موضوع بر انتخاب تجهیزات تأثیر مستقیم دارد.
در پروژههای مدرن، استفاده از کلیدهای هوشمند با قابلیت مانیتورینگ جریان و توان نیز توصیه میشود.
طراحی شینهبندی و انتخاب سطح مقطع
شینههای مسی یا آلومینیومی مسیر اصلی انتقال جریان در تابلو هستند. سطح مقطع آنها باید بر اساس جریان نامی، جریان اتصال کوتاه و شرایط حرارتی انتخاب شود.
همچنین فاصله ایمنی بین شینهها و استحکام مکانیکی آنها باید مطابق استاندارد باشد. در تابلوهای صنعتی بزرگ، طراحی شینه باید تحمل تنش دینامیکی ناشی از اتصال کوتاه را نیز داشته باشد.
انتخاب نادرست شینه میتواند باعث گرم شدن بیش از حد یا تغییر شکل مکانیکی در زمان خطا شود.
طراحی مکانیکی و جانمایی تجهیزات
چیدمان داخلی تابلو نقش مهمی در ایمنی و سهولت نگهداری دارد. تجهیزات باید بهگونهای نصب شوند که دسترسی برای تعمیر و سرویس آسان باشد.
تفکیک بخش قدرت و کنترل اهمیت زیادی دارد تا از ایجاد نویز و اختلال جلوگیری شود. همچنین مسیر کابلکشی باید مرتب و با رعایت فاصله استاندارد انجام شود.
در پروژههای صنعتی حرفهای، فضای رزرو برای توسعه آینده و تهویه مناسب نیز در طراحی لحاظ میشود.
بررسی سیستم ارتینگ و همبندی
تمامی بدنههای فلزی تابلو باید به سیستم ارت متصل شوند. مقاومت اتصال زمین باید مطابق استاندارد اندازهگیری شود.
بیتوجهی به ارتینگ صحیح میتواند خطر برقگرفتگی یا آسیب به تجهیزات را افزایش دهد. استفاده از شینه ارت مجزا و سیم ارت با سطح مقطع مناسب ضروری است.
تهویه و مدیریت حرارتی تابلو
در تابلوهای صنعتی، عبور جریان بالا باعث تولید حرارت میشود. در صورت عدم تهویه مناسب، دمای داخلی افزایش یافته و عمر تجهیزات کاهش مییابد.
در طراحی حرفهای، توان تلفاتی تجهیزات محاسبه میشود و بر اساس آن از فن، فیلتر یا سیستم خنککننده استفاده میشود.
رعایت درجه حفاظت (IP) متناسب با محیط نصب نیز در این مرحله بررسی میشود.
رعایت استانداردهای بینالمللی
تابلو برق صنعتی باید مطابق استانداردهای معتبر طراحی و ساخته شود. مهمترین استانداردها شامل IEC 61439 برای تابلوهای فشار ضعیف و IEC 60947 برای تجهیزات حفاظتی هستند.
رعایت این استانداردها تضمینکننده ایمنی، عملکرد صحیح و پذیرش پروژه توسط کارفرما یا ناظر است.
تست و بازرسی قبل از تحویل
پیش از نصب در محل پروژه، تابلو باید تستهای لازم را پشت سر بگذارد. این تستها شامل بررسی سفت بودن اتصالات، تست عایقی، بررسی عملکرد کلیدها و صحت سیمکشی کنترل است.
همچنین تست عملکرد رلهها و تنظیمات حفاظتی باید انجام شود تا از صحت عملکرد سیستم اطمینان حاصل گردد.
مستندسازی و نقشههای As-Built
تحویل پروژه بدون مستندات کامل یکی از رایجترین مشکلات پروژههای صنعتی است. نقشه تکخطی، لیست تجهیزات، تنظیمات حفاظتی و نقشه سیمکشی باید بهصورت دقیق تهیه و تحویل داده شود.
این مستندات در آینده برای تعمیر، توسعه یا عیبیابی ضروری خواهند بود.
جمعبندی نهایی
طراحی و ساخت تابلو برق صنعتی فرآیندی پیچیده و مهندسی است که نیازمند توجه دقیق به محاسبات الکتریکی، انتخاب تجهیزات استاندارد، طراحی مکانیکی مناسب و تست نهایی است.
یک چکلیست جامع کمک میکند تمامی مراحل از تحلیل بار تا تست و تحویل بهدرستی انجام شود و ریسک خطا به حداقل برسد.
اجرای دقیق این مراحل باعث افزایش ایمنی، پایداری و طول عمر تجهیزات خواهد شد و از هزینههای سنگین ناشی از طراحی نادرست جلوگیری میکند.
