چرا تفاوت کنتاکتور AC و DC اهمیت دارد؟
در طراحی سیستمهای برق صنعتی و تابلوهای قدرت، انتخاب نوع صحیح کنتاکتور اهمیت حیاتی دارد. بسیاری تصور میکنند کنتاکتور AC و DC فقط در نوع جریان تفاوت دارند، اما در واقع تفاوتهای ساختاری، عملکردی و ایمنی مهمی بین آنها وجود دارد.
استفاده اشتباه از کنتاکتور AC در مدار DC (یا بالعکس) میتواند منجر به جوش خوردن کنتاکتها، سوختن تجهیزات و حتی آتشسوزی شود. بنابراین شناخت تفاوتهای دقیق این دو نوع کنتاکتور ضروری است.
کنتاکتور AC چیست؟
کنتاکتور AC برای قطع و وصل مدارهای جریان متناوب طراحی شده است. در سیستم AC، جریان بهصورت سینوسی تغییر میکند و در هر سیکل از صفر عبور میکند (Zero Crossing).
این ویژگی باعث میشود قوس الکتریکی هنگام قطع مدار سریعتر خاموش شود، زیرا جریان در هر نیمسیکل به صفر میرسد.
کنتاکتورهای AC معمولاً در موارد زیر استفاده میشوند:
- موتورهای سهفاز صنعتی
- سیستمهای تهویه و چیلر
- پمپها و کمپرسورها
- بارهای القایی AC
کنتاکتور DC چیست؟
کنتاکتور DC برای مدارهایی طراحی شده که جریان مستقیم دارند و صفر عبور طبیعی وجود ندارد.
در جریان DC، وقتی مدار قطع میشود، قوس الکتریکی تمایل دارد پایدار باقی بماند، زیرا جریان دائماً در یک جهت حرکت میکند و هرگز به صفر نمیرسد. این موضوع باعث میشود خاموش کردن قوس بسیار دشوارتر از AC باشد.
به همین دلیل کنتاکتورهای DC:
- فاصله کنتاکت بیشتری دارند
- سیستم خاموشکننده قوس قویتری دارند
- معمولاً بزرگتر از معادل AC خود هستند
کاربردهای رایج:
- سیستمهای خورشیدی (PV)
- باتریهای صنعتی
- سیستمهای UPS
- خودروهای برقی
- مدارهای تحریک ژنراتور

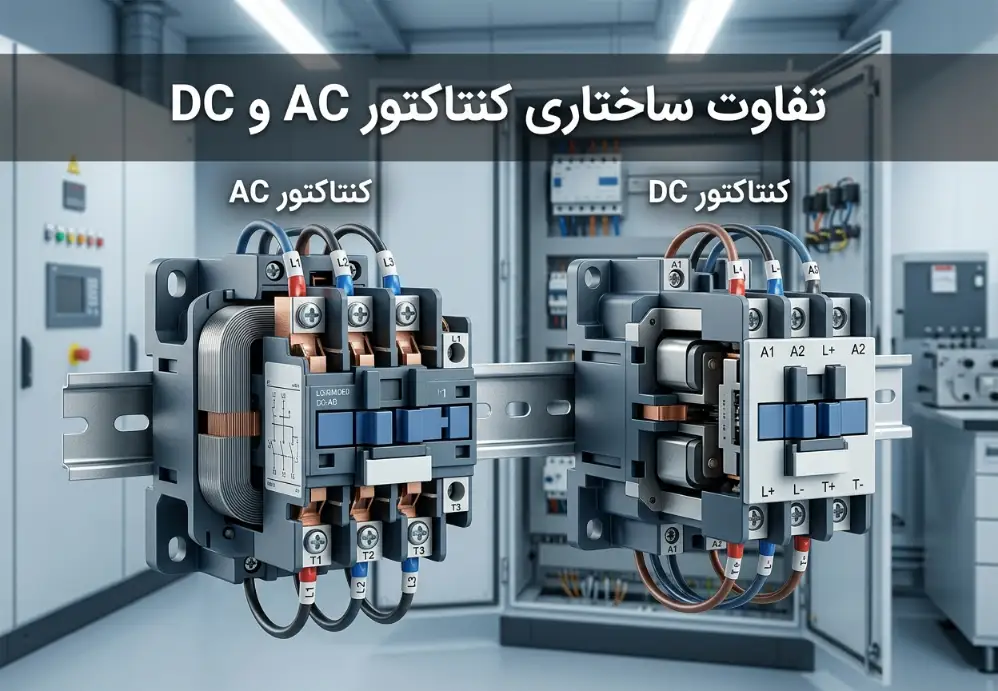

تفاوت ساختاری کنتاکتور AC و DC
یکی از مهمترین تفاوتها مربوط به طراحی داخلی است.
در کنتاکتور AC، به دلیل وجود Zero Crossing، خاموش شدن قوس سادهتر است. بنابراین محفظه خاموشکننده قوس (Arc Chute) طراحی سادهتری دارد.
اما در کنتاکتور DC، چون جریان صفر نمیشود، قوس باید بهصورت مکانیکی کشیده و خاموش شود. این کار با استفاده از:
- آهنرباهای دائمی
- صفحات تقسیمکننده قوس
- افزایش فاصله کنتاکت
انجام میشود.
به همین دلیل کنتاکتور DC برای همان مقدار ولتاژ و جریان معمولاً بزرگتر و گرانتر است.
تفاوت در رفتار قوس الکتریکی
در AC:
- قوس در هر نیم سیکل خاموش میشود
- استهلاک کنتاکت کمتر است
- طراحی سادهتر است
در DC:
- قوس مداوم است
- انرژی قوس بیشتر است
- احتمال جوش خوردن کنتاکت بالاتر است
به همین دلیل استفاده از کنتاکتور AC در مدار DC بسیار خطرناک است.
تفاوت در بوبین کنتاکتور
بوبین کنتاکتور AC و DC نیز تفاوت دارد.
بوبین AC:
- دارای حلقه سایهدار (Shading Ring) برای جلوگیری از لرزش هسته
- طراحیشده برای میدان مغناطیسی متناوب
بوبین DC:
- طراحی سادهتر
- بدون لرزش مغناطیسی
- عملکرد یکنواختتر
اگر بوبین AC را با ولتاژ DC تغذیه کنید، عملکرد صحیح نخواهد داشت و ممکن است بسوزد.

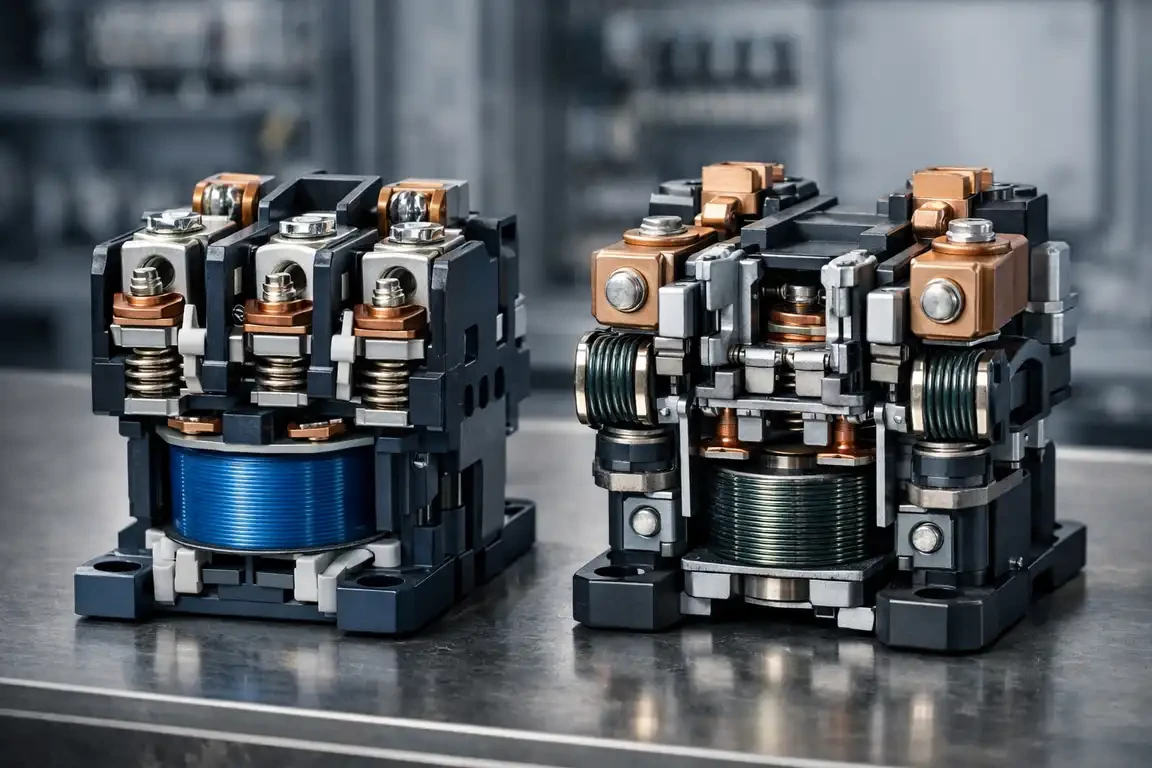

مقایسه از نظر کاربرد صنعتی
در صنعت کلاسیک (موتورهای سهفاز، تجهیزات کارخانهای)، کنتاکتور AC رایجترین گزینه است.
اما با رشد انرژیهای تجدیدپذیر، خودروهای برقی و سیستمهای ذخیره انرژی، استفاده از کنتاکتور DC بهشدت افزایش یافته است.
بهویژه در سیستمهای خورشیدی، قطع جریان DC با ولتاژ بالا (مثلاً 1000 ولت DC) نیازمند کنتاکتورهای تخصصی است.
مقایسه از نظر هزینه
به طور کلی:
- کنتاکتور AC ارزانتر است
- کنتاکتور DC گرانتر است
- در ولتاژهای بالا اختلاف قیمت بیشتر میشود
این اختلاف به دلیل پیچیدگی سیستم خاموشکننده قوس در DC است.
آیا میتوان کنتاکتور AC را در مدار DC استفاده کرد؟
در اغلب موارد خیر.
کنتاکتور AC برای خاموش کردن قوس DC طراحی نشده است. اگر در مدار DC استفاده شود:
- قوس پایدار باقی میماند
- کنتاکتها جوش میخورند
- احتمال آتشسوزی وجود دارد
تنها در جریانهای بسیار پایین و شرایط خاص (با تأیید سازنده) ممکن است مجاز باشد.
جدول مقایسه فنی
| ویژگی | کنتاکتور AC | کنتاکتور DC |
|---|---|---|
| نوع جریان | متناوب | مستقیم |
| وجود Zero Crossing | دارد | ندارد |
| سختی خاموش کردن قوس | آسانتر | سختتر |
| ابعاد | کوچکتر | بزرگتر |
| هزینه | پایینتر | بالاتر |
| کاربرد اصلی | موتورهای صنعتی | سیستمهای باتری و خورشیدی |
| سیستم خاموشکننده قوس | سادهتر | پیشرفتهتر |
نکات مهم در انتخاب کنتاکتور
برای انتخاب صحیح باید به موارد زیر توجه شود:
- نوع جریان (AC یا DC)
- ولتاژ کاری
- جریان نامی
- کلاس کاری (AC-3، DC-1 و …)
- شرایط محیطی
- ولتاژ بوبین
هرگز فقط بر اساس آمپر اسمی انتخاب نکنید؛ حتماً به نوع کاربرد درجشده در کاتالوگ توجه کنید.
جمعبندی نهایی
کنتاکتور AC و DC از نظر عملکرد، ساختار داخلی، نحوه خاموش کردن قوس و کاربرد صنعتی تفاوتهای اساسی دارند. مهمترین تفاوت آنها به رفتار قوس الکتریکی مربوط میشود. در AC خاموش شدن قوس سادهتر است، اما در DC نیاز به طراحی ویژه وجود دارد.
استفاده اشتباه از هر کدام میتواند منجر به خرابی تجهیزات و خطرات ایمنی شود. بنابراین انتخاب باید بر اساس نوع جریان، ولتاژ، جریان نامی و شرایط کاربرد انجام شود.
